W dokumentacji urządzeń i systemów sterowania ruchem kolejowym (srk) stosuje się ujednoliconą symbolikę graficzną, aby na planach schematycznych jednoznacznie rozróżniać obiekty (np. budynki, kontenery, nastawnie) oraz typy rozwiązań technicznych. Dlatego w tego typu zadaniu nie wystarcza ogólna intuicja "jak coś wygląda", tylko potrzebna jest znajomość przyjętej legendy symboli.

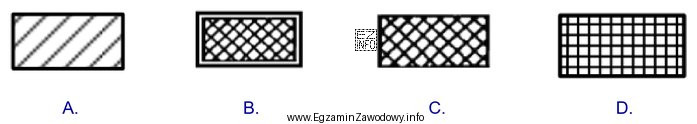

Poprawna odpowiedź to "D", ponieważ przedstawia symbol budynku nastawni parterowej komputerowej w postaci prostokąta wypełnionego regularną kratką z linii poziomych i pionowych. W tym zestawie warianty różnią się głównie sposobem wypełnienia (kreskowanie ukośne, kratka ukośna, kratka prosta) oraz obecnością podwójnej ramki.
Dlaczego pozostałe odpowiedzi są błędne:
- "A" pokazuje prostokąt z ukośnym kreskowaniem. Taki typ wypełnienia bywa stosowany w innych konwencjach rysunkowych do wyróżnień materiałowych lub innych kategorii obiektów, ale nie odpowiada tu symbolowi nastawni parterowej komputerowej.
- "B" ma podwójną ramkę i kratkę ukośną. Podwójne obramowanie często sugeruje inną klasę obiektu lub sposób przedstawienia (np. obiekt o odmiennym statusie/typie), więc jego wybór wynika zwykle z intuicji "ważniejszy = podwójny", co w zadaniach z symboliki jest typowym błędem.
- "C" ma pojedynczą ramkę, ale wypełnienie w postaci kratki ukośnej (rombów). To wypełnienie jest inne niż regularna kratka prosta, więc nie pasuje do wymaganego symbolu w tym zadaniu.
Wskazówka egzaminacyjna: gdy na rysunku występują podobne prostokąty różniące się tylko "teksturą" wypełnienia, nie zgaduj na podstawie estetyki. Traktuj wypełnienie jak kod — naucz się kilku najbardziej typowych wzorów i zawsze porównuj: (1) rodzaj kratki/kreskowania, (2) liczbę ramek, (3) proporcje znaku.
