KWALIFIKACJA ELE10 - CZERWIEC 2023



PYTANIE NR 11.

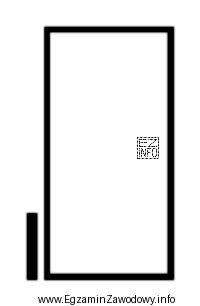

Symbol graficzny przedstawiony na rysunku jest stosowany do oznaczania
Symbol graficzny przedstawiony na rysunku jest stosowany do oznaczania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny przedstawiony na rysunku jest powszechnie stosowany do oznaczania wymiennika ciepła w schematach instalacji technicznych. Charakterystyczny kształt prostokąta z jednym pionowym paskiem po lewej stronie wskazuje na wymiennik ciepła, a nie na pompę obiegową, podgrzewacz wody czy zbiornik ciśnieniowy, które mają inne symbole graficzne.
