KWALIFIKACJA BUD20 - STYCZEŃ 2018

PYTANIE NR 37.
Symbol graficzny, stosowany w dokumentacji projektowej, przedstawiający kanał wentylacyjny oznaczono literą

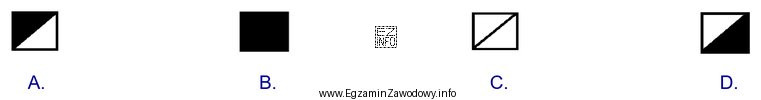

Ilustracja przedstawia cztery symbole graficzne, które mogą być używane w dokumentacji projektowej związanej z inżynierią
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "C" jest poprawna, ponieważ w dokumentacji projektowej symbole instalacji są standaryzowane.
Wg PN-B-01025:2004 kanał wentylacyjny przedstawia się jako pusty kwadrat z przekątną (bez wypełnienia pól). Pozostałe znaki różnią się stopniem zaciemnienia, więc oznaczają inne elementy.

Pełne wyjaśnienie:

W dokumentacji projektowej (rysunek architektoniczno-budowlany) stosuje się ustandaryzowane oznaczenia graficzne, aby każdy uczestnik procesu budowlanego rozumiał rysunek w ten sam sposób. Takie oznaczenia porządkuje m.in. norma PN-B-01025:2004.

Symbol wskazany jako poprawny to pusty kwadrat z przekątną (widoczny obrys oraz linia przekątna, bez wypełniania trójkątów). Taki zapis odpowiada oznaczeniu kanału wentylacyjnego w dokumentacji projektowej. Kluczowe jest tu "brak wypełnienia" – to cecha odróżniająca ten symbol od wariantów, w których część pola jest zaciemniona.

Dlaczego pozostałe odpowiedzi są błędne?

  • Kwadrat całkowicie wypełniony nie odpowiada kanałowi wentylacyjnemu – pełne wypełnienie w zestawach symboli jest zwykle zarezerwowane dla innych oznaczeń (inny rodzaj elementu lub materiału/instalacji), a nie dla kanału w ujęciu z przekątną i pustym wnętrzem.
  • Kwadrat z przekątną i wypełnionym jednym trójkątem (niezależnie czy wypełniony jest "górny lewy", czy "dolny prawy") to inny symbol niż kanał wentylacyjny, bo zmiana wypełnienia zmienia znaczenie znaku w legendzie normowej.

Wskazówka egzaminacyjna: przy pytaniach o symbole zawsze porównuj trzy cechy: (1) czy jest przekątna, (2) czy pola są wypełnione, (3) czy wypełnienie jest częściowe czy pełne. To często decyduje o poprawnej odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
PN-B-01025:2004 to norma dotycząca oznaczeń graficznych na rysunkach architektoniczno-budowlanych. Jej celem jest ujednolicenie symboli w dokumentacji projektowej, aby różne osoby na budowie (różne branże) interpretowały rysunek w ten sam sposób.
Rozpoznanie polega na porównaniu symbolu z legendą/standardem: zwróć uwagę na kształt (kwadrat), obecność przekątnej oraz to, czy wnętrze jest wypełnione. W tym typie zadań kanał wentylacyjny odpowiada wariantowi bez wypełnienia, z samą linią przekątnej.
Wypełnienie jest elementem kodu graficznego: nawet przy tym samym obrysie zmiana wypełnienia oznacza inny element. To częsty "haczyk" w testach. Na rysunku technicznym drobny detal (puste vs zaciemnione pole) może całkowicie zmienić interpretację znaku.
Tak, w praktyce bywa to potrzebne. Roboty żelbetowe często wymagają uwzględnienia przepustów, otworów i rezerw pod instalacje (np. wentylację). Poprawne odczytanie symboli w dokumentacji pomaga uniknąć kolizji zbrojenia z kanałami oraz ogranicza ryzyko kosztownych przeróbek.
Najczęściej myli się znaki "prawie takie same": uczniowie patrzą tylko na ogólny kształt, ignorując wypełnienie lub kierunek przekątnej. Drugi błąd to pośpiech: wybór odpowiedzi bez porównania wszystkich wariantów. Pomaga metoda: obrys → linie → wypełnienie.
Najpierw w legendzie na rysunku (zestawienia symboli), czasem także w opisie technicznym lub na rysunkach branżowych. Jeśli legenda nie jest kompletna, stosuje się standardy/normy oznaczeń. Na egzaminie kluczowe jest porównanie znaku z podanymi wariantami.
W założeniu symbole są standaryzowane, ale w praktyce mogą wystąpić różnice graficzne (grubość linii, skala, styl CAD). Dlatego najpewniejsze jest sprawdzenie legendy projektu. Na testach zwykle używa się uproszczonych, normowych znaków, by dało się je jednoznacznie rozpoznać.
Skup się na cechach różnicujących: czy kwadrat jest całkowicie wypełniony, czy ma przekątną, i czy występuje częściowe wypełnienie trójkątów. Kanał wentylacyjny w takich zestawach odpowiada wariantowi "najlżejszemu" wizualnie: obrys + przekątna, bez czarnych pól.
Gdy kanał przechodzi przez strop, podciąg lub ścianę żelbetową, trzeba przewidzieć otwory i nie dopuścić do kolizji prętów zbrojeniowych z trasą instalacji. Wtedy odczyt symboli z dokumentacji wpływa na rozmieszczenie prętów, strzemion i ewentualne wzmocnienia obwodu otworu.
Najskuteczniejsze jest ćwiczenie na rysunkach z legendą: przepisuj symbole do własnej "ściągi" i dopisuj cechy (np. "pusty/pełny", "z przekątną/bez"). Rób krótkie serie porównań podobnych znaków. Zapamiętuj różnice, nie same nazwy, bo testy bazują na detalach.
info

Statystycznie 50% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Pozostałe znaki różnią się stopniem zaciemnienia, więc oznaczają inne elementy."

Źródła:

  • PN-B-01025:2004 "Rysunek budowlany – Oznaczenia graficzne na rysunkach architektoniczno-budowlanych" (wskazana w treści kontekstowej jako podstawa oznaczeń)
  • Opis ilustracji z analizy vision model (wewnętrzny opis zadania): cztery symbole A–D, w tym C jako pusty kwadrat z przekątną – materiał źródłowy do identyfikacji wariantów

Materiały:

  • PN-B-01025:2004 – rozdziały/tabele dotyczące oznaczeń instalacyjnych na rysunkach
  • Podręczniki i skrypty z czytania rysunku budowlanego (część: oznaczenia graficzne i legenda)
  • Przykładowe projekty budowlane (rzuty kondygnacji) z legendą instalacji wentylacyjnej
