Sygnalizator świetlny (często nazywany lampką kontrolną) jest elementem sygnalizacji w układach sterowania. Jego zadaniem jest informowanie operatora lub serwisanta o stanie obiektu (np. zasilanie, praca, gotowość, alarm). W dokumentacji technicznej i na schematach takie elementy są przedstawiane jako symbole umowne, dzięki którym można szybko zidentyfikować funkcję danego elementu bez oglądania realnego podzespołu.

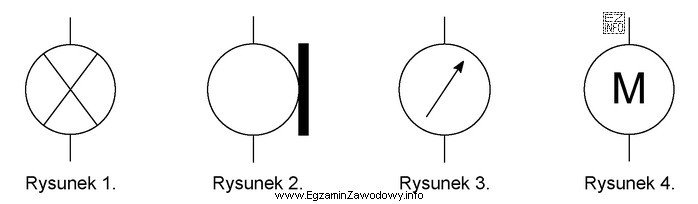

Poprawna odpowiedź wskazuje rysunek 1, ponieważ właśnie tam znajduje się symbol przypisany do elementu sygnalizacji optycznej. Aby rozwiązywać podobne zadania na egzaminie, warto stosować prostą procedurę:
- Najpierw ustal, czy symbol dotyczy elementu sygnalizacyjnego (informuje), czy wykonawczego (np. napędza), czy łączeniowego (np. przełącza).
- Sprawdź, czy oznaczenie pasuje do funkcji "światło/indikacja" (a nie np. do przycisku, styku, czujnika lub zabezpieczenia).
- Porównuj symbole całościowo, nie tylko po jednym detalu – podobne znaki mogą oznaczać różne elementy w zależności od kontekstu schematu.
Odpowiedzi wskazujące inne rysunki są niepoprawne, ponieważ przedstawiają symbole innych elementów niż sygnalizator świetlny (typowo mylone są np. symbole łączników, czujników lub elementów wykonawczych). Taki błąd wynika często z automatycznego kojarzenia "czegoś okrągłego/oznaczonego" z lampką, zamiast zidentyfikowania funkcji elementu na schemacie.
W praktyce zawodowej technika mechatronika poprawne rozpoznawanie symboli przyspiesza diagnozę usterek, dobór części i bezpieczne uruchamianie urządzeń, bo pozwala jednoznacznie odczytać, które elementy odpowiadają za sygnalizację stanów pracy.
