KWALIFIKACJA MEC5 - STYCZEŃ 2014

PYTANIE NR 8.

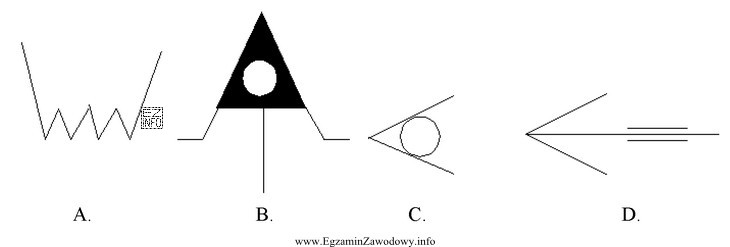

Symbol graficzny zabieraka czołowego przedstawiono na rysunku oznaczonym literą
Ilustracja przedstawia cztery czarno-białe rysunki techniczne (symbole graficzne), ułożone w jednym rzędzie i podpisane
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "A", ponieważ na załączonym rysunku właśnie pod literą A widnieje symbol graficzny odpowiadający zabierakowi czołowemu w zestawieniu podanych znaków. Pozostałe symbole pod literami B, C i D przedstawiają inne elementy/oznaczenia, więc nie spełniają warunku z treści pytania.

Pełne wyjaśnienie:

Pytanie sprawdza umiejętność identyfikacji symbolu graficznego elementu oprzyrządowania na podstawie rysunku. W praktyce zawodowej mechanika-montera spotyka się dokumentację, w której zamiast pełnego odwzorowania detalu stosuje się znaki umowne (symbole), aby szybciej przekazać informację o rodzaju elementu.

W tym zadaniu należy porównać cztery przedstawione znaki i wskazać ten, który odpowiada zabierakowi czołowemu. Poprawna jest odpowiedź "A", ponieważ wśród pokazanych rysunków to właśnie symbol pod literą A jest przypisany do zabieraka czołowego w stosowanych zestawieniach znaków dla elementów mocujących/napędzających.

Dlaczego pozostałe odpowiedzi są błędne?

  • Odpowiedź "B" jest błędna, bo przedstawia odmienny znak umowny o innej geometrii i funkcji (widoczny jest wypełniony trójkąt z okręgiem oraz dodatkowymi liniami), co wskazuje na inne oznaczenie niż zabierak czołowy.
  • Odpowiedź "C" jest błędna, ponieważ symbol ma formę dwóch zbiegających się linii z okręgiem pomiędzy nimi; to inny typ oznaczenia niż wymagany w pytaniu.
  • Odpowiedź "D" jest błędna, bo zawiera dodatkowy odcinek poziomy i równoległe kreski na fragmencie linii; to cechy graficzne wskazujące na inne oznaczenie umowne.

Wskazówka egzaminacyjna: przy zadaniach z symbolami nie zgaduj "na oko". Najpierw wyszukaj cechy wyróżniające (np. obecność okręgu, wypełnienie, dodatkowe kreski, łamana linia), a dopiero potem dopasuj do nazwy elementu. To ogranicza pomyłki wynikające z podobieństwa znaków.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zabierak czołowy to element/osprzęt stosowany przy obróbce, którego zadaniem jest przekazanie momentu obrotowego na przedmiot (np. w określonych sposobach mocowania). Na rysunkach bywa oznaczany symbolem umownym, aby nie rysować szczegółów konstrukcyjnych.
Najskuteczniej porównać cechy charakterystyczne symbolu: czy jest wypełniony, czy ma okrąg, ile ma linii i załamań oraz czy występują dodatkowe kreski. Potem dopasować znak do nazwy, korzystając z tablic symboli lub opisu w dokumentacji.
Symbole skracają czas wykonania dokumentacji i ułatwiają jej czytanie. Tam, gdzie liczy się informacja o rodzaju elementu (a nie jego wymiarowanie), znak umowny bywa wystarczający. Dzięki temu rysunek jest mniej "przeładowany" detalami i bardziej czytelny.
Najczęstsze pomyłki to wybór na podstawie pierwszego wrażenia, ignorowanie drobnych różnic (np. dodatkowych kresek, wypełnienia) oraz mylenie symboli o podobnym układzie linii. Pomaga metodyczne porównanie: po jednej cesze na raz dla wszystkich opcji.
Nie. Litery są tylko identyfikatorami w konkretnym zadaniu lub na danym rysunku. Na innym arkuszu te same litery mogą odnosić się do innych symboli. Dlatego zawsze trzeba odnieść się do aktualnej ilustracji, a nie do przyzwyczajenia z poprzednich zadań.
Najlepiej pracować na zestawach ćwiczeń: oglądać symbole, nazywać je i od razu dopisywać zastosowanie praktyczne. Dobrze działa powtarzanie w krótkich sesjach oraz tworzenie własnej "ściągi" z cechami wyróżniającymi (np. okrąg w środku, wypełnienie, linia łamana).
To typowy format testowy: rysunek jest wspólny dla kilku odpowiedzi, a litery pozwalają szybko wybrać właściwą opcję. Egzamin sprawdza tu umiejętność rozpoznania znaku na ilustracji, co odpowiada realnej pracy z dokumentacją, gdzie elementy bywają oznaczone skrótowo.
Symbole osprzętu zwykle mają "funkcyjne" dodatki (np. dodatkowe kreski, elementy wskazujące na przekazywanie ruchu lub sposób oparcia), a symbole stricte geometryczne są prostsze i bardziej abstrakcyjne. Kluczowe jest też umiejscowienie symbolu w kontekście rysunku i opisu.
Najczęściej podczas montażu i przygotowania stanowiska: czytanie rysunków złożeniowych, instrukcji technologicznych oraz kart operacyjnych. Symbole pojawiają się też w dokumentacji przyrządów i uchwytów oraz w materiałach szkoleniowych dotyczących obróbki i mocowania.
Zwykle nie. Same litery A–D nie niosą informacji merytorycznej, a symbole są podobne na tyle, że zgadywanie jest ryzykowne. Najpewniejsza metoda to znajomość oznaczeń umownych i szybkie wychwytywanie cech wyróżniających na rysunku.
info

To pytanie poprawnie rozwiązuje 43% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że poprawna jest odpowiedź "A", ponieważ na załączonym rysunku właśnie pod literą A widnieje symbol graficzny odpowiadający zabierakowi czołowemu w zestawieniu podanych znaków.

Materiały:

  • Podręcznik do rysunku technicznego maszynowego (działy: symbole i uproszczenia)
  • Tablice/ściągi z oznaczeniami elementów mocujących i osprzętu obrabiarek stosowane w kształceniu zawodowym
  • Zestawy ćwiczeń z czytania rysunku technicznego dla mechanika-montera (zadania na identyfikację symboli)
