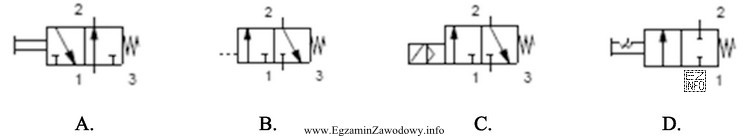

W pytaniu sprawdzana jest umiejętność czytania symboli graficznych zaworów stosowanych w schematach pneumatycznych/hydraulicznych, co w praktyce mechatronika przekłada się na poprawny montaż, uruchomienie i diagnostykę układów.
Zawór monostabilny ma tylko jedno położenie stabilne. Po zadziałaniu sygnału sterującego (np. pneumatycznego, elektrycznego poprzez cewkę, mechanicznego) zawór może przejść do drugiego położenia, ale po zaniku sygnału wraca do położenia spoczynkowego dzięki elementowi przywracającemu (najczęściej sprężynie). Na symbolu monostabilność zwykle rozpoznaje się po tym, że tylko z jednej strony widoczny jest element powrotny, a stan "normalny" odpowiada położeniu przy sprężynie.
Normalnie otwarty (NO) oznacza, że w stanie spoczynkowym (bez sterowania) przepływ jest możliwy w torze, który zawór kontroluje. W interpretacji symbolu kluczowe jest wskazanie, który kwadrat symbolu przedstawia stan spoczynkowy oraz jak w tym stanie poprowadzone są połączenia między przyłączami (kanały, strzałki). W praktyce oznacza to, że układ po zaniku sterowania przyjmuje stan umożliwiający przepływ (otwarcie), a dopiero wysterowanie powoduje zmianę (np. odcięcie lub przełączenie toru).
Najczęstsze pomyłki wynikają z:
- odczytania "otwartości" z niewłaściwego położenia (mylenie stanu spoczynkowego ze stanem po wysterowaniu),
- mechanicznego utożsamienia NO/NC z oznaczeniami styków elektrycznych bez analizy dróg przepływu w symbolu,
- skupienia się wyłącznie na sprężynie (monostabilności) i pominięcia tego, czy w stanie normalnym kanał jest faktycznie otwarty.
Na egzaminie warto przyjąć procedurę: (1) ustal stan spoczynkowy po stronie sprężyny, (2) sprawdź połączenia w tym stanie, (3) oceń, czy tor jest otwarty (NO) czy zamknięty (NC), (4) dopiero potem wybierz odpowiedź.
