KWALIFIKACJA INF2 - STYCZEŃ 2016 (test 2)



PYTANIE NR 7.

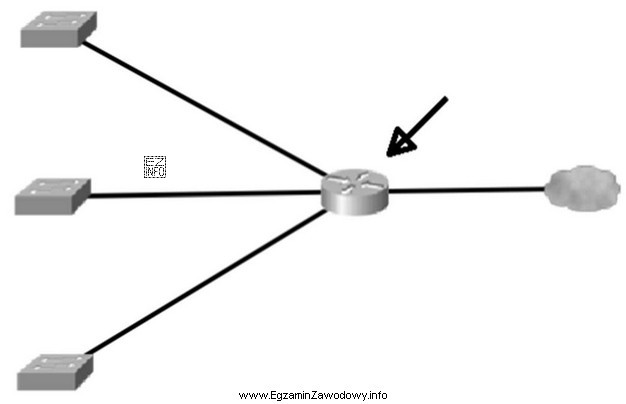

Symbol którego urządzenia wskazuje na rysunku strzałka?
Ilustracja przedstawia schemat sieci komputerowej, w której centralnym elementem jest urządzenie wskazane strzałką.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Router to urządzenie sieciowe służące do łączenia różnych sieci (np. LAN z WAN) i kierowania ruchem między podsieciami. Jego symbol na schematach topologii różni się od ikon przełącznika (łączenie w jednej sieci LAN), koncentratora (proste rozgłaszanie) oraz serwera (host świadczący usługi).

Pełne wyjaśnienie:

Poprawna odpowiedź to "Rutera.", czyli routera. Router jest urządzeniem, które realizuje routing – przekazuje pakiety pomiędzy różnymi sieciami lub podsieciami. W praktyce najczęściej stoi na brzegu sieci lokalnej i łączy ją z inną siecią (np. z Internetem), pełniąc rolę bramy.

Dlaczego pozostałe odpowiedzi nie pasują?

  • "Przełącznika." – przełącznik (switch) służy głównie do łączenia urządzeń w obrębie tej samej sieci LAN i przełączania ramek na podstawie adresów MAC. Na schematach bywa rysowany jako urządzenie wieloportowe, ale jego rola jest inna niż routera (nie zestawia połączeń między różnymi sieciami w sensie routingu).
  • "Serwera." – serwer to komputer/host udostępniający usługi (np. pliki, DHCP, DNS, WWW). Symbol serwera zwykle odnosi się do maszyny końcowej, a nie do urządzenia infrastruktury routującego ruch.
  • "Koncentratora." – koncentrator (hub) to starsze urządzenie warstwy fizycznej, które powiela sygnał na wszystkie porty. Na egzaminach bywa mylony ze switchem, ale hub nie filtruje ruchu i nie wykonuje routingu, więc nie odpowiada funkcji routera.

Wskazówka egzaminacyjna: gdy w odpowiedziach występują router/switch/hub, warto skojarzyć je z rolą w sieci: router – między sieciami, switch – w jednej sieci, hub – rozgłasza wszystko. To pomaga rozróżnić urządzenia nawet wtedy, gdy ikony są podobne.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest router i do czego służy w sieci komputerowej?
Router to urządzenie sieciowe, które kieruje ruchem między różnymi sieciami lub podsieciami. Najczęściej łączy sieć LAN z inną siecią (np. WAN/Internet) i wybiera trasę dla pakietów. W praktyce bywa też bramą domyślną dla hostów w sieci lokalnej.
Jaka jest różnica między routerem a przełącznikiem?
Router łączy różne sieci i przekazuje pakiety między nimi. Przełącznik łączy urządzenia w obrębie jednej sieci LAN i przekazuje ramki do właściwego portu. Na schematach oba mogą mieć wiele portów, ale pełnią inne funkcje.
Dlaczego koncentrator (hub) jest mylony ze switchem na egzaminie?
Oba urządzenia mają wiele portów i "łączą komputery", więc łatwo o skrót myślowy. Hub rozsyła sygnał na wszystkie porty (brak inteligentnego przełączania), a switch kieruje ruch do konkretnego portu. To częsta pułapka, gdy patrzy się tylko na wygląd.
Jak rozpoznać symbol routera na schemacie sieciowym?
Trzeba kojarzyć symbol z funkcją: router zwykle oznacza punkt łączenia sieci (np. LAN z WAN). W legendach ikon (np. producentów) ma odrębny znak od switcha i serwera. Na egzaminie porównuj symbole z typową rolą "bramy" w topologii.
Czy serwer jest urządzeniem sieciowym takim jak router?
Serwer to przede wszystkim host świadczący usługi (np. DHCP, DNS, WWW, pliki), a nie urządzenie infrastruktury routujące ruch. Może mieć interfejsy sieciowe i działać w sieci, ale na schematach jest zwykle odrębną kategorią symboli niż routery i przełączniki.
Jakie zadania wykonuje router w sieci lokalnej szkoły lub firmy?
Router może łączyć sieć szkolną/firmową z Internetem, przekazywać ruch między VLAN/podsieciami, realizować NAT i być bramą domyślną. Często współpracuje z przełącznikami, które obsługują podłączenia stanowisk, a router zapewnia komunikację "na zewnątrz".
Kiedy zamiast routera wystarczy sam przełącznik?
Gdy potrzebujesz tylko podłączyć wiele urządzeń w jednej sieci LAN i nie ma potrzeby routingu między sieciami. Przełącznik zapewnia komunikację w ramach tej samej domeny sieciowej (zależnie od konfiguracji). Do połączenia z inną siecią (np. Internetem) zwykle potrzebny jest router.
Jakie są typowe błędy przy rozpoznawaniu urządzeń na rysunku w INF.2?
Najczęściej: mylenie routera z przełącznikiem (bo oba "łączą"), mylenie huba ze switchem (bo oba mają porty), oraz wybór serwera tylko dlatego, że na schemacie element jest "w centrum". Pomaga przypisanie funkcji: między sieciami vs w jednej sieci.
Dlaczego pytania o symbole urządzeń sieciowych są ważne w pracy technika informatyka?
Technik często czyta mapy sieci, dokumentację powdrożeniową i proste diagramy topologii. Rozpoznanie symboli pozwala szybko zrozumieć, gdzie jest brama, gdzie przełączniki dostępowe, a gdzie serwery usług. Ułatwia to diagnostykę i planowanie rozbudowy.
Jak się przygotować do pytań o ikony i topologie sieci na egzaminie INF.2?
Ćwicz na legendach ikon (np. producentów), rysuj proste topologie i podpisuj role urządzeń. Utrwal różnice: router = między sieciami, switch = w LAN, hub = rozgłaszanie, serwer = usługi. Na egzaminie najpierw ustal funkcję elementu, potem dopasuj nazwę.
info

Statystycznie 57% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Router to urządzenie sieciowe służące do łączenia różnych sieci (np. LAN z WAN) i kierowania ruchem między podsieciami."

Źródła:

  • Cisco, "Network Topology Icons" (legendy ikon do diagramów sieciowych), https://www.cisco.com/c/en/us/about/brand-center/network-topology-icons.html - dostęp 2026-03-01
  • Wikipedia (PL), "Router", https://pl.wikipedia.org/wiki/Router - dostęp 2026-03-01
  • Wikipedia (PL), "Przełącznik sieciowy", https://pl.wikipedia.org/wiki/Prze%C5%82%C4%85cznik_sieciowy - dostęp 2026-03-01

Materiały:

  • Dokumentacje producentów sprzętu sieciowego (legendy ikon do diagramów)
  • Podręczniki/opracowania o urządzeniach sieciowych i warstwach modelu OSI
  • Ćwiczenia z rysowania topologii sieci (LAN/WAN) i opisu ról urządzeń
Zobacz też:
