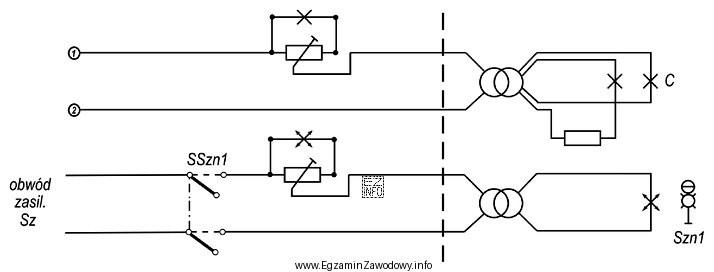

W obwodach przekaźnikowych kluczowe jest rozróżnienie dwóch stanów pracy przekaźnika:
- stan bierny (spoczynkowy) – przekaźnik nie jest wzbudzony, nie przyciąga kotwicy;
- stan czynny (wzbudzony) – przekaźnik jest zasilony i przełącza swoje zest yki.
Odpowiedź "otwarty w stanie biernym" jest poprawna, ponieważ opisuje zestyk, który w spoczynku jest rozwarty, a dopiero po wzbudzeniu przekaźnika przechodzi w stan zamknięty. Taki zestyk odpowiada typowemu zachowaniu styku normalnie otwartego względem stanu spoczynkowego przekaźnika.
Pozostałe odpowiedzi są błędne z następujących powodów:
- "otwarty w stanie czynnym" – wskazywałoby, że po wzbudzeniu przekaźnika styk pozostaje rozłączony; to inna funkcja (np. zestyk rozwierny), niezgodna z opisem "otwarty w stanie biernym".
- "zamknięty w stanie biernym" – opisuje zestyk, który w spoczynku przewodzi (jest zwarty), a po wzbudzeniu się rozwiera; to odpowiada zestykowi normalnie zamkniętemu w stanie spoczynku.
- "zamknięty w stanie czynnym" – informuje, że zwarcie występuje dopiero w stanie czynnym, ale pomija kluczową cechę z pytania dotyczącą stanu biernego; w konwencji egzaminacyjnej odpowiedź musi dokładnie zgadzać się z opisem symbolu (stan bierny).
W praktyce SRK takie rozróżnienie pozwala czytać warunki logiczne obwodu: czy dany warunek jest spełniony przy przekaźniku w spoczynku, czy dopiero po jego wzbudzeniu. Na egzaminie warto zawsze najpierw ustalić, co oznacza "bierny/czynny", a dopiero potem przypisać temu "otwarty/zamknięty", aby uniknąć odruchowego odwracania stanów.
