KWALIFIKACJA MEC5 - STYCZEŃ 2019



PYTANIE NR 10.

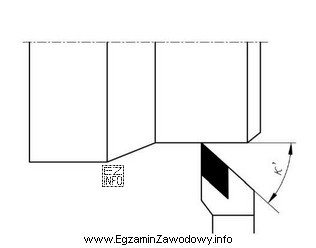

Symbolem κ' na rysunku oznaczono kąt
Ilustracja przedstawia schematyczny rysunek techniczny związany z obróbką skrawaniem, co jest istotne w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oznaczenie κ′ odnosi się do kąta przystawienia pomocniczej krawędzi skrawającej.
Jest to kąt opisujący ustawienie pomocniczej krawędzi względem kierunku posuwu/obróbki i wpływa m.in. na kształt strefy skrawania oraz jakość powierzchni. Pozostałe odpowiedzi dotyczą innych kątów lub są zbyt ogólne.

Pełne wyjaśnienie:

W geometrii narzędzi skrawających poszczególne kąty mają ustalone oznaczenia i odnoszą się do konkretnych elementów ostrza oraz płaszczyzn odniesienia. Symbol κ′ jest powszechnie używany do opisu kąta przystawienia pomocniczej krawędzi skrawającej, czyli kąta związanego nie z krawędzią główną, lecz z krawędzią pomocniczą (tą, która współkształtuje powierzchnię obrabianą i pracuje w innej części strefy skrawania).

Dlaczego odpowiedź "przystawienia pomocniczej krawędzi skrawającej" jest właściwa?

  • κ′ identyfikuje kąt ustawienia pomocniczej krawędzi skrawającej; w praktyce rozróżnienie κ i κ′ pozwala opisać oddzielnie geometrię pracy krawędzi głównej i pomocniczej.
  • Ten kąt ma znaczenie technologiczne: wpływa na rozkład sił skrawania, sposób kształtowania powierzchni oraz ryzyko powstawania zadziorów przy wyjściu narzędzia.

Dlaczego pozostałe propozycje nie pasują do symbolu κ′?

  • "natarcia noża skrawającego" dotyczy kąta natarcia (związanego z powierzchnią natarcia i spływem wióra) i jest oznaczany innymi symbolami niż κ′; opisuje inną cechę geometrii ostrza.
  • "wierzchołkowy ostrza skrawającego" odnosi się do kąta wierzchołkowego przy narożu ostrza (związanego z geometrią wierzchołka), a nie do kąta przystawienia krawędzi.
  • "ostrza noża tokarskiego" jest sformułowaniem zbyt ogólnym: nie nazywa konkretnego kąta, więc nie odpowiada precyzyjnemu symbolowi κ′.

Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawia się rozróżnienie "główna" i "pomocnicza" krawędź skrawająca, a w oznaczeniu występuje apostrof (′), często sygnalizuje on wariant dla elementu pomocniczego (np. krawędzi pomocniczej), a nie podstawowego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza kąt κ′ w geometrii noża tokarskiego?
Kąt κ′ najczęściej oznacza kąt przystawienia pomocniczej krawędzi skrawającej. Opisuje ustawienie tej krawędzi względem kierunku obróbki/posuwu i jest rozróżniany od κ, który dotyczy zwykle krawędzi głównej.
Jaka jest różnica między κ a κ′ na rysunku narzędzia?
Różnica polega na tym, że κ odnosi się do kąta przystawienia krawędzi głównej, a κ′ do kąta przystawienia krawędzi pomocniczej. Apostrof (′) pomaga odróżnić parametr związany z elementem pomocniczym ostrza.
Dlaczego kąt przystawienia krawędzi pomocniczej jest ważny w toczeniu?
Wpływa na sposób kształtowania powierzchni obrabianej, rozkład sił skrawania oraz podatność na powstawanie zadziorów. Zbyt niekorzystny kąt może pogorszyć jakość powierzchni i zwiększyć obciążenie narzędzia w strefie wykończeniowej.
Czy κ′ to to samo co kąt natarcia noża skrawającego?
Nie. Kąt natarcia dotyczy powierzchni natarcia i kierunku spływu wióra, a κ′ dotyczy ustawienia pomocniczej krawędzi skrawającej względem kierunku obróbki. To różne cechy geometrii i nie należy ich utożsamiać.
Jak rozpoznać na rysunku, która krawędź jest pomocnicza?
Pomocnicza krawędź skrawająca zwykle sąsiaduje z narożem (wierzchołkiem) i współtworzy powierzchnię po obróbce w innej strefie niż krawędź główna. Na schematach bywa opisana jako krawędź pomocnicza lub wskazana innym oznaczeniem niż krawędź główna.
Kiedy w praktyce zwraca się szczególną uwagę na κ′?
Szczególnie przy toczeniu wykańczającym i przy wymaganiach wysokiej jakości powierzchni. Wtedy znaczenie ma to, jak pomocnicza krawędź "prowadzi" narzędzie oraz jak wpływa na ślad obróbki i stabilność skrawania w pobliżu naroża.
Jakie błędy najczęściej popełnia się przy nauce oznaczeń kątów narzędzia?
Najczęściej myli się kąty o podobnych nazwach (np. przystawienia i natarcia) oraz ignoruje apostrof w symbolu, co prowadzi do zamiany parametrów dla krawędzi głównej i pomocniczej. Problemem bywa też brak kojarzenia symbolu z konkretną krawędzią na rysunku.
Co może się stać, gdy pomylę κ′ z innym kątem podczas doboru narzędzia?
Możesz źle ocenić zachowanie narzędzia w strefie wykończenia: zmieni się charakter śladu obróbki, mogą wzrosnąć siły i drgania, a na krawędzi wyjścia materiału pojawią się zadziory. W efekcie dobór narzędzia i parametrów będzie nietrafiony.
Jak uczyć się rozpoznawania kątów na rysunkach narzędzi skrawających?
Pomaga praca na schematach: najpierw zaznacz krawędź główną i pomocniczą, potem dopiero przypisuj do nich symbole kątów. Dobrą metodą jest też porównywanie par κ i κ′ oraz ćwiczenia, w których ten sam nóż pokazano w różnych rzutach.
Czy na egzaminie mogą pojawić się inne oznaczenia kątów niż κ′?
Tak. W geometrii narzędzi spotyka się wiele symboli opisujących różne kąty (np. związane z natarciem, przyłożeniem czy wierzchołkiem). Kluczowe jest rozumienie, do jakiej krawędzi i jakiej płaszczyzny odnosi się dany symbol, a nie tylko pamięciowe skojarzenie.
info

To pytanie poprawnie rozwiązuje 40% zdających egzamin. trudne

Eksperci podkreślają: "Pozostałe odpowiedzi dotyczą innych kątów lub są zbyt ogólne."

Materiały:

  • Podręcznik/kompendium z obróbki skrawaniem (rozdziały o geometrii narzędzi)
  • Materiały producentów narzędzi skrawających opisujące kąty i ich wpływ na proces
  • Zadania rysunkowe: rozpoznawanie kątów na schematach noża tokarskiego
