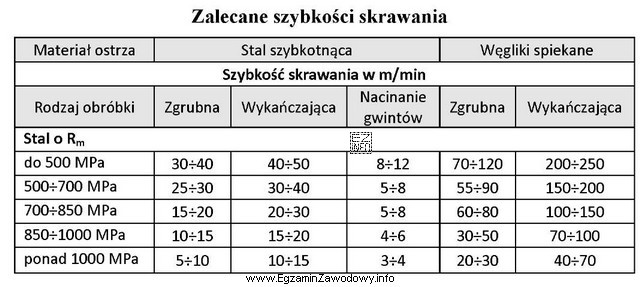

Szybkość skrawania Vc dobiera się przede wszystkim do: materiału obrabianego, materiału narzędzia, rodzaju obróbki (zgrubna/wykańczająca), chłodzenia oraz oczekiwanej trwałości ostrza. W pytaniu kluczowe są dwa warunki: obróbka zgrubna oraz nóż ze stali szybkotnącej (HSS) przy stali o wysokiej wytrzymałości (Rm = 1050 MPa).
Stale o tak wysokim Rm są zwykle trudniejsze w skrawaniu niż stale konstrukcyjne o niższej wytrzymałości. Dla HSS oznacza to konieczność stosowania relatywnie małych prędkości skrawania, ponieważ HSS szybciej traci twardość w podwyższonej temperaturze niż narzędzia węglikowe. W obróbce zgrubnej dodatkowo występują większe przekroje warstwy skrawanej (większa głębokość skrawania i/lub posuw), co podnosi obciążenie cieplne i mechaniczne ostrza. Z tego powodu poprawna jest wartość 8 m/min jako bezpieczny poziom dla zgrubnego toczenia tak wytrzymałej stali nożem HSS.
- Odpowiedź "30 m/min" jest często spotykana w toczeniu stali łatwiejszych w skrawaniu lub przy lżejszych warunkach, ale dla Rm około 1050 MPa i obróbki zgrubnej może okazać się zbyt wysoka dla HSS (ryzyko szybkiego stępienia, przegrzania krawędzi, pogorszenia jakości).
- Odpowiedź "100 m/min" to poziom charakterystyczny raczej dla narzędzi z węglików spiekanych (lub dla HSS przy bardzo sprzyjających warunkach i miękkich materiałach), dlatego nie pasuje do zestawu warunków z pytania.
- Odpowiedź "175 m/min" jest zdecydowanie zbyt wysoka jak na HSS w toczeniu stali o wysokiej wytrzymałości, szczególnie w zgrubnym skrawaniu; taka wartość sugeruje technologię z narzędziami o znacznie większej odporności cieplnej.
Wskazówka egzaminacyjna: gdy w treści pojawia się HSS i obróbka zgrubna dla stali o dużym Rm, szukaj w odpowiedziach najniższej realnej prędkości skrawania. Wyższe wartości zwykle "kuszą", ale częściej odpowiadają narzędziom węglikowym lub obróbce wykańczającej.
