KWALIFIKACJA ELM5 - STYCZEŃ 2016



PYTANIE NR 16.
Tabela przedstawia cztery zestawy systemu alarmowego do zabezpieczenia małego pomieszczenia. Wskaż zestaw zawierający komplet elementów niezbędnych do wykonania instalacji.

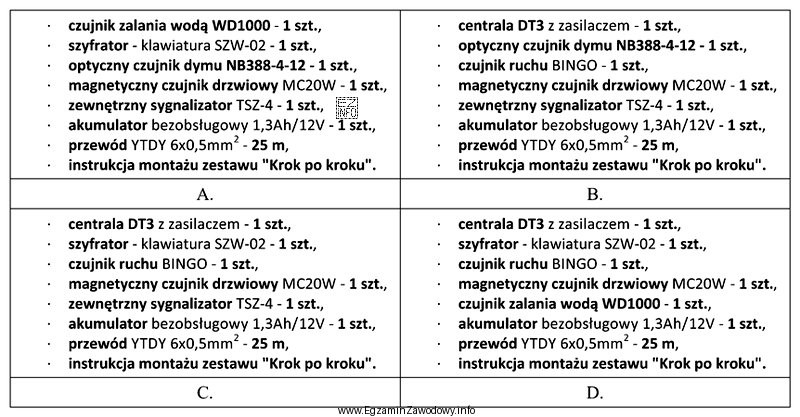

Ilustracja przedstawia tabelę z czterema zestawami systemu alarmowego, oznaczonymi literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kompletny zestaw do wykonania instalacji alarmowej powinien obejmować element sterujący (centralę), elementy detekcji (np. czujki), sygnalizację alarmu (sygnalizator) oraz zasilanie z rezerwą (zasilacz/akumulator). Zestaw wskazany jako poprawny zawiera pełny łańcuch funkcjonalny, a pozostałe mają braki kluczowych bloków.

Pełne wyjaśnienie:

W typowym systemie alarmowym do zabezpieczenia małego pomieszczenia trzeba zapewnić pełny "łańcuch działania" od wykrycia zdarzenia do wygenerowania alarmu oraz ciągłość pracy zasilania. Dlatego za komplet elementów niezbędnych uznaje się co najmniej:

  • Centralę alarmową (logika systemu): zbiera sygnały z czujek, interpretuje naruszenia, steruje wyjściami i alarmem.
  • Elementy detekcji: np. czujka ruchu (PIR) do wykrycia obecności w pomieszczeniu i/lub kontaktron do kontroli otwarcia drzwi/okna. Bez detekcji system "nie wie", że doszło do naruszenia.
  • Sygnalizator (wewnętrzny lub zewnętrzny): informuje o alarmie akustycznie/świetlnie. W praktyce jest to podstawowa forma powiadomienia lokalnego.
  • Zasilanie z rezerwą: zasilacz oraz akumulator podtrzymujący (lub rozwiązanie równoważne). Zasilanie rezerwowe jest kluczowe, bo system ma działać także przy zaniku napięcia sieciowego.

Odpowiedź "Zestaw C" jest poprawna, bo (zgodnie z treścią zadania i tabelą) obejmuje wszystkie krytyczne bloki: sterowanie, detekcję, sygnalizację i zasilanie. Pozostałe zestawy są niekompletne typowo przez brak któregoś elementu kluczowego, np. brak centrali (nie ma gdzie podłączyć i przetwarzać sygnałów), brak sygnalizatora (brak alarmowania na miejscu) albo brak zasilania rezerwowego (system przestaje działać przy zaniku sieci).

Na egzaminie warto stosować prostą kontrolę: Co wykrywa? Co decyduje? Co alarmuje? Co zasila? Jeśli w zestawie nie ma odpowiednika każdej z tych funkcji, to nie jest zestaw kompletny do wykonania instalacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest centrala alarmowa i dlaczego jest konieczna w instalacji?
Centrala alarmowa to "mózg" systemu: zbiera sygnały z czujek, rozpoznaje naruszenie, steruje sygnalizatorami i innymi wyjściami. Bez centrali nie da się logicznie połączyć detekcji z alarmowaniem ani skonfigurować stref, wejść i reakcji systemu.
Jakie elementy są minimalnie potrzebne do zabezpieczenia małego pomieszczenia alarmem?
W minimum potrzebujesz: elementu sterującego (centrali), co najmniej jednej czujki (np. PIR lub kontaktron), sygnalizatora oraz zasilania (zwykle zasilacz + akumulator). Reszta (np. dodatkowe czujki) może być wymagana dopiero przez konkretne założenia projektu.
Dlaczego w systemie alarmowym potrzebny jest akumulator?
Akumulator zapewnia zasilanie rezerwowe, gdy zaniknie napięcie sieciowe lub dojdzie do sabotażu zasilania. Bez niego centrala i czujki przestają działać, czyli system ochrony przestaje spełniać swoją funkcję w sytuacji, gdy jest najbardziej potrzebny.
Jakie czujki najczęściej stosuje się w małym pomieszczeniu i po co?
Najczęściej spotkasz czujkę ruchu PIR (wykrywa obecność/intruzję w pomieszczeniu) oraz kontaktron (wykrywa otwarcie drzwi/okna). Dobór zależy od sposobu wejścia do pomieszczenia i od tego, czy chcesz wykrywać wejście, czy również ruch wewnątrz.
Czy sam sygnalizator i czujka wystarczą do wykonania instalacji alarmowej?
Nie. Czujka daje sygnał o naruszeniu, a sygnalizator ma alarmować, ale brakuje elementu sterującego, który odbierze sygnał z czujki, podejmie decyzję i wysteruje alarm. W praktyce potrzebujesz centrali (lub urządzenia pełniącego jej funkcję).
Jak odróżnić elementy niezbędne od opcjonalnych w zestawie alarmowym?
Sprawdź, czy zestaw zapewnia cztery funkcje: wykrywanie (czujki), decydowanie/sterowanie (centrala), alarmowanie (sygnalizator) i zasilanie (w tym rezerwa). Elementy typu dodatkowe czujki, piloty czy moduły komunikacji bywają przydatne, ale nie zawsze są konieczne do podstawowej instalacji.
Jakie są typowe braki w "niekompletnych" zestawach alarmowych w zadaniach egzaminacyjnych?
Najczęściej brakuje: centrali (są czujki i syrena, ale brak sterowania), zasilania rezerwowego (brak akumulatora), albo sygnalizacji (jest detekcja i centrala, ale nie ma czym ogłosić alarmu). Czasem brakuje też właściwego elementu detekcji do drzwi/okna.
Jak krok po kroku sprawdzić kompletność zestawu w tabeli na egzaminie?
Najpierw wyszukaj centralę (bez niej zwykle odpada). Potem sprawdź, czy są czujki adekwatne do pomieszczenia. Następnie potwierdź obecność sygnalizatora. Na końcu sprawdź zasilacz i akumulator. Jeśli któryś z tych bloków jest nieobecny, zestaw traktuj jako niekompletny.
Czy manipulator (klawiatura) jest zawsze wymagany w zestawie alarmowym?
W wielu systemach manipulator jest standardowym elementem obsługi (uzbrajanie/rozbrajanie, konfiguracja), ale nie zawsze jest "bezwarunkowo" konieczny do samego działania instalacji, bo sterowanie może być realizowane inaczej. W zadaniu trzeba przyjąć kryterium "niezbędne" zgodnie z tym, co przewiduje tabela i typowa praktyka systemu.
Jak przygotować się do pytań o zestawy SSWiN na egzamin technika elektronika?
Ucz się blokowo: poznaj funkcje centrali, wejść/wyjść, czujek i sygnalizacji oraz zasady zasilania z akumulatorem. Ćwicz rozpoznawanie braków na przykładowych zestawach: określ, której funkcji brakuje. To szybka metoda na zadania tabelaryczne.
info

To pytanie poprawnie rozwiązuje 44% zdających egzamin. trudne

Eksperci podkreślają: "Zestaw wskazany jako poprawny zawiera pełny łańcuch funkcjonalny, a pozostałe mają braki kluczowych bloków."

Materiały:

  • Instrukcje instalacji central alarmowych i czujek (dokumentacje producentów dostępne publicznie)
  • Podręczniki i skrypty do kwalifikacji związanych z instalacjami niskoprądowymi/SSWiN (materiały szkolne)
  • Schematy blokowe typowych systemów alarmowych (centrala–czujki–sygnalizator–zasilanie)
