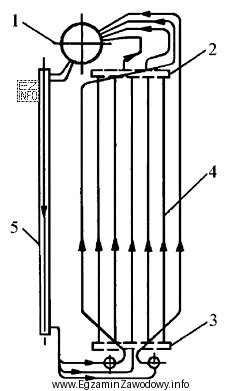

W obiegu wodno-parowym kotła wodnorurkowego (typowo z naturalną cyrkulacją) elementy są rozmieszczone i nazwane według funkcji przepływowej. Walczak pełni rolę zbiornika/separatora mieszaniny wodno-parowej: z niego odbierana jest para, a woda kierowana jest do dalszej cyrkulacji. Dlatego na schematach walczak bardzo często znajduje się w górnej części układu.
Przy rurach parownika (ekranach) spotyka się kolektory/komory: komora górna oraz komora dolna. Ich zadaniem jest zbieranie i rozdział czynnika w zespołach rur. Naturalna cyrkulacja wynika z różnicy gęstości: w rurach ogrzewanych powstaje mieszanina o mniejszej gęstości, która przemieszcza się ku górze, a cięższa woda w rurach nieogrzewanych przemieszcza się w dół.
Z tego powodu "ekrany (rury wznoszące)" to te odcinki rur parownika, w których zachodzi intensywne ogrzewanie i parowanie – przepływ jest zasadniczo ku górze. Natomiast "rury opadowe" to przewody, którymi woda (zwykle mniej ogrzana) spływa w dół, zamykając obieg cyrkulacyjny i zasilając dolną część układu.
Pozostałe warianty odpowiedzi są błędne, bo wprowadzają typowe pomyłki egzaminacyjne:
- Zamiana komory górnej z komorą dolną – często wynika z nieuwzględnienia kierunku przepływu i tego, że kolektory są przypisane do konkretnych końców ekranów.
- Zamiana rur opadowych z ekranami (rurami wznoszącymi) – mylnie utożsamia się "rury" z jedną funkcją, a na schemacie kluczowe jest, które rury są ogrzewane (wznoszące), a które pełnią drogę powrotu wody (opadowe).
Na egzaminie warto zapamiętać prostą regułę: walczak u góry, ekrany = parownik, a opadowe domykają cyrkulację wodną w dół do dolnych części układu.
