Tłumienie zdarzenia w pomiarze reflektometrycznym (reflektometrem optycznym) to wartość spadku poziomu śladu wyrażona w decybelach, która pojawia się w miejscu wystąpienia danego elementu lub nieciągłości toru (np. spawu, złącza, zagięcia, uszkodzenia). W praktyce na wykresie objawia się to jako "schodek" w dół.
Aby poprawnie wyznaczyć tłumienie zdarzenia, należy:
- zidentyfikować na śladzie właściwe zdarzenie,
- ustawić kursory/markery przed i za zdarzeniem (na odcinkach stabilnych),
- odczytać różnicę poziomów (w dB) między tymi punktami.

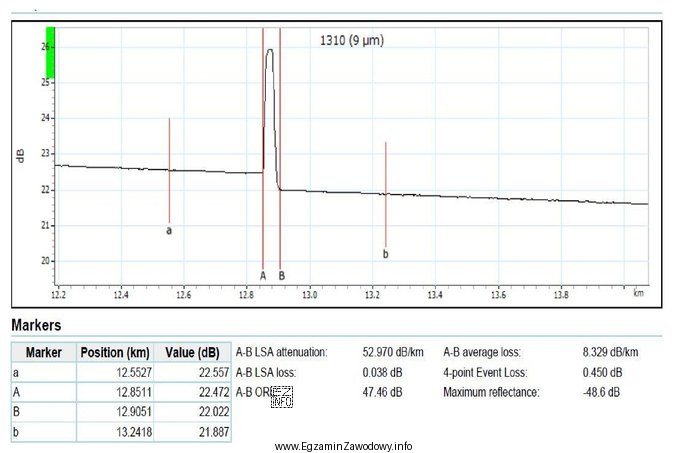

Wartość 0,450 dB odpowiada tak rozumianej różnicy poziomów dla zdarzenia wskazanego na rysunku.
Dlaczego pozostałe odpowiedzi są błędne:
- 0,038 dB – to wartość zbyt mała jak na typowy "schodek" zdarzenia; często wynika z pomylenia tłumienia zdarzenia z innym parametrem śladu albo z odczytu z niewłaściwego miejsca/markera.
- 8,329 dB – taka wartość zwykle odpowiadałaby poważnemu uszkodzeniu lub całkowitemu przerwaniu toru, a nie pojedynczemu standardowemu zdarzeniu na przedstawionym fragmencie (w zadaniach egzaminacyjnych byłaby też widoczna jako bardzo duży skok).
- 52,970 dB – wartość skrajnie wysoka; najczęściej jest efektem odczytania wielkości z innej skali, pomylenia dB z innym wskaźnikiem lub błędnej interpretacji obszaru końca włókna/zakresu dynamicznego.
Wskazówka egzaminacyjna: jeśli pytanie dotyczy tłumienia zdarzenia, szukaj na śladzie schodka i zawsze myśl "różnica poziomów", a nie "odległość" ani "wartość w jednym punkcie".
