W zasilaczu impulsowym (SMPS) transformator impulsowy jest elementem, który przenosi energię z części kluczowanej (po stronie pierwotnej) na stronę wtórną, często jednocześnie zapewniając izolację galwaniczną. W odróżnieniu od transformatora sieciowego 50 Hz pracuje z dużo wyższą częstotliwością, dlatego zwykle ma rdzeń ferrytowy i mniejsze gabaryty.

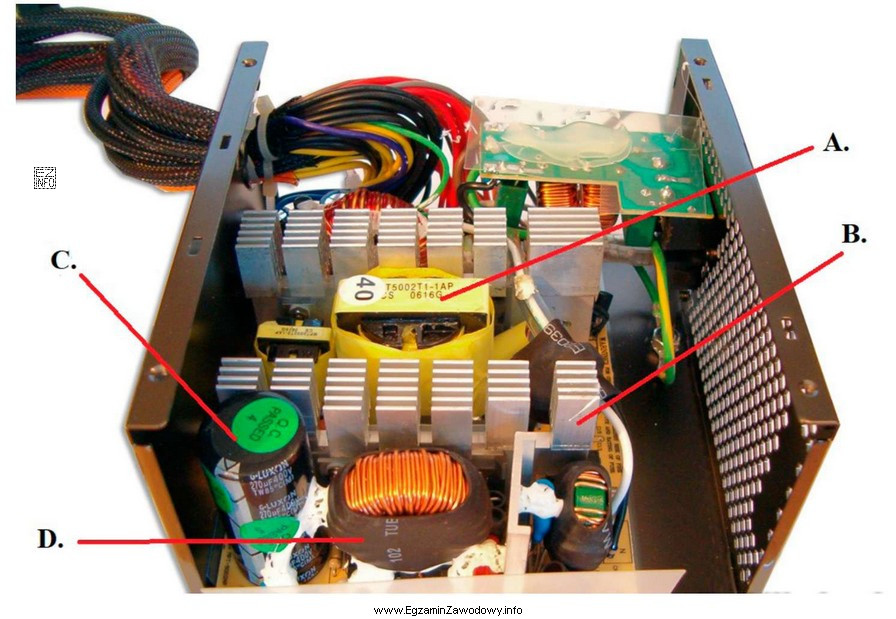

Na schematach ideowych transformator impulsowy rozpoznaje się przede wszystkim po symbolu sprzężonych uzwojeń (dwie lub więcej cewek powiązanych magnetycznie, często z zaznaczonym rdzeniem). Dodatkową wskazówką jest jego umiejscowienie w topologii przetwornicy: znajduje się pomiędzy kluczem tranzystorowym a prostowaniem/filtracją po stronie wtórnej. Z tego powodu poprawna jest odpowiedź "A", bo wskazuje element o symbolice i funkcji transformatora impulsowego w przedstawionym zasilaczu.
Dlaczego pozostałe odpowiedzi są błędne w typowych tego typu zadaniach?
- Odpowiedzi wskazujące dławik (pojedyncza cewka bez sprzężenia z innym uzwojeniem) są mylące, bo dławik służy głównie do filtracji tętnień i ograniczania zakłóceń, a nie do przenoszenia energii między stroną pierwotną i wtórną.
- Odpowiedzi wskazujące kondensator lub rezystor odpadają, bo ich symbole nie mają postaci uzwojeń na rdzeniu; pełnią funkcje magazynowania ładunku, filtracji lub dzielenia napięć, a nie transformacji i sprzężenia magnetycznego.
- Odpowiedzi wskazujące mostek prostowniczy/diodę dotyczą elementów prostujących, zwykle umieszczonych na wejściu (prostownik sieci) albo na wyjściu wtórnym; symbol i funkcja są inne niż transformatora.
Wskazówka egzaminacyjna: jeśli wahasz się między transformatorem a dławikiem, sprawdź, czy na rysunku widać więcej niż jedno uzwojenie (sprzężenie) oraz czy element oddziela stronę pierwotną od wtórnej. To najczęstszy sposób poprawnej identyfikacji transformatora impulsowego.
