KWALIFIKACJA INF1 - STYCZEŃ 2015

Wyjaśnienie poprawnej odpowiedzi:

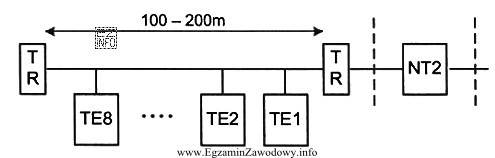

Na podstawie schematu można stwierdzić, że przedstawiona konfiguracja to typowa instalacja ISDN w konfiguracji S0-bus, gdzie urządzenia końcowe (TE1, TE2, TE8) są podłączone do magistrali. Długość magistrali wynosi od 100 do 200 metrów, co jest charakterystyczne dla krótkiej magistrali pasywnej. Długa magistrala pasywna miałaby większą długość, połączenie dwupunktowe nie wykorzystuje magistrali, a magistrala aktywna wymagałaby zasilania urządzeń pośredniczących (repeaterów), których nie widać na schemacie.
