W spawaniu elektrodą otuloną (często określanym jako metoda MMA) elektroda jest jednocześnie materiałem dodatkowym i elementem, którym doprowadza się prąd spawania do łuku. Dlatego potrzebny jest uchwyt elektrodowy, czyli ręczny uchwyt umożliwiający:
- pewne zamocowanie elektrody (szczęki/zacisk, gniazdo),
- bezpieczne trzymanie podczas pracy (izolowana rękojeść),
- doprowadzenie prądu do elektrody (przewód prądowy zakończony uchwytem).

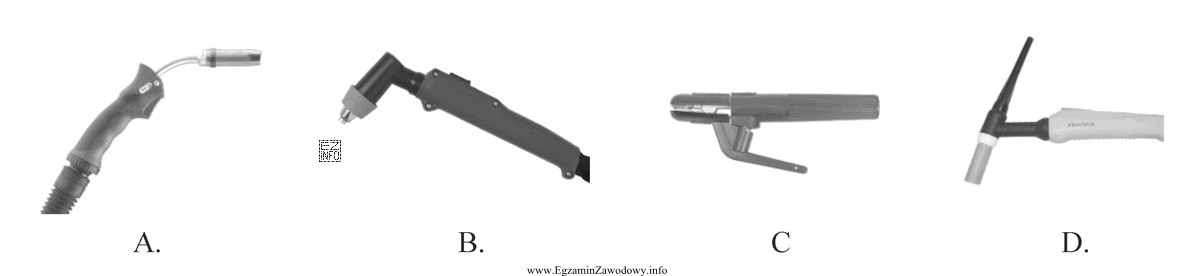

Rozpoznając uchwyt elektrodowy na rysunku, zwraca się uwagę na końcówkę roboczą – powinna wyglądać jak zacisk/gniazdo na elektrodę prętową, a całość ma kształt "pistoletowy" lub prosty z wyraźną izolacją.
Dlaczego C? Odpowiedź C wskazuje rysunek, na którym widać charakterystyczny uchwyt przeznaczony do mocowania elektrody otulonej.
Dlaczego pozostałe odpowiedzi są błędne?
- A – przedstawia inny element osprzętu (typowo mylony z uchwytem elektrodowym), który nie służy do zaciskania elektrody prętowej.
- B – nie ma cech uchwytu elektrodowego (brak właściwego gniazda/zacisku na elektrodę lub inna forma końcówki roboczej).
- D – odnosi się do innego akcesorium stanowiska spawalniczego, które może mieć przewód, ale pełni inną funkcję niż trzymanie elektrody.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się różne "uchwyty", najpierw sprawdź, czy element ma miejsce do zamocowania elektrody prętowej. Jeśli końcówka wygląda jak zacisk do materiału (masa) lub jak palnik z dyszą, to nie jest uchwytem do elektrody otulonej.
