KWALIFIKACJA ELM3 - CZERWIEC 2017 (test 2)

PYTANIE NR 8.
Układ przedstawiony na schemacie wymaga zasilania

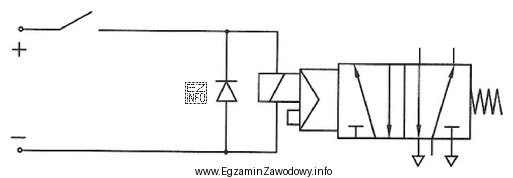

Schemat przedstawia układ pneumatyczny z elementami elektrycznymi, typowy dla systemów mechatronicznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wskazuje na układ elektropneumatyczny:
media robocze to sprężone powietrze (typowe dla siłowników i rozdzielaczy pneumatycznych), a sterowanie elektryczne wymaga zasilania napięciem stałym. Odpowiedzi z olejem hydraulicznym dotyczą układów hydrauliki siłowej, a warianty z AC nie pasują do oznaczeń zasilania DC na schemacie.

Pełne wyjaśnienie:

W tego typu zadaniu kluczowe jest odczytanie ze schematu dwóch niezależnych informacji: (1) jakie jest medium robocze części wykonawczej (pneumatyka czy hydraulika) oraz (2) jakim rodzajem napięcia zasilane są elementy elektryczne sterowania (DC czy AC).

Odpowiedź "sprężonym powietrzem i napięciem stałym." jest właściwa, gdy na schemacie występują elementy typowe dla pneumatyki (np. symbole rozdzielaczy i siłowników pneumatycznych oraz przygotowanie powietrza), a jednocześnie część elektryczna ma oznaczenie zasilania prądem stałym (np. dla cewek, czujników lub sterownika). W praktyce w mechatronice bardzo często spotyka się elektropneumatykę: powietrze wykonuje pracę mechaniczną, a elektryka realizuje sterowanie.

Odpowiedzi z "olejem hydraulicznym" są błędne, ponieważ hydraulika siłowa wykorzystuje ciecz roboczą, a na schematach pojawiają się wówczas charakterystyczne elementy (pompa, zbiornik, przewody hydrauliczne, inne oznaczenia). Jeśli schemat przedstawia układ pneumatyczny, wskazywanie oleju byłoby niezgodne z jego zasadą działania.

Warianty z "napięciem przemiennym" są błędne wtedy, gdy schemat jednoznacznie wskazuje zasilanie DC. Typowy błąd ucznia polega na automatycznym założeniu, że "zasilanie z sieci" oznacza AC, podczas gdy w automatyce i mechatronice często stosuje się zasilacze dające 24 V DC do cewek zaworów i czujników.

Wskazówka egzaminacyjna: najpierw identyfikuj część energetyczną (powietrze/olej), potem część elektryczną (DC/AC). Nie oceniaj po "ogólnym wyglądzie" schematu, tylko po symbolach i oznaczeniach źródeł zasilania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Oznacza to, że część wykonawcza układu pracuje w pneumatyce: energię do ruchu siłownika dostarcza sprężone powietrze z instalacji (np. z kompresora i zespołu przygotowania powietrza). Bez powietrza elementy pneumatyczne nie wykonają ruchu, nawet jeśli sterowanie elektryczne działa.
Zwykle świadczą o tym symbole typowe dla pneumatyki (np. rozdzielacze i siłowniki pneumatyczne) oraz brak elementów charakterystycznych dla hydrauliki, takich jak zbiornik oleju czy pompa hydrauliczna. W praktyce rozpoznajesz to po standardowych symbolach i opisie źródła zasilania medium.
Na schematach rozróżnienie DC/AC wynika z oznaczeń przy źródle zasilania lub elementach (np. zasilaczu, cewce, wejściach sterownika). Napięcie stałe jest typowe dla układów sterowania (np. 24 V), a przemienne częściej dla zasilania sieciowego, ale nie wolno tego zakładać bez oznaczeń.
Napięcie stałe jest powszechne w automatyce, bo ułatwia zasilanie czujników i sterowników oraz jest standardem dla wielu cewek zaworów i modułów wejść/wyjść. Pozwala też na prostsze zabezpieczenia i diagnostykę. W praktyce spotyka się centralne zasilacze DC dla całego sterowania.
Może, ale zależy od zastosowanych cewek i zasilania w projekcie. W wielu instalacjach spotyka się jednak DC w torze sterowania. Na egzaminie nie wolno zgadywać "z przyzwyczajenia" — poprawny wybór musi wynikać z oznaczeń na schemacie konkretnego układu.
To błąd eksploatacyjny: elementy pneumatyczne nie są przeznaczone do pracy z olejem w roli medium roboczego, co może powodować nieprawidłowe działanie, zanieczyszczenia i uszkodzenia. W praktyce dobór medium wynika z konstrukcji zaworów, siłowników i całej instalacji.
Najczęściej są to cewki elektrozaworów (sterujące rozdzielaczami), czujniki położenia, przekaźniki lub sterownik PLC. Medium (powietrze/olej) realizuje ruch, a elektryka steruje sekwencją pracy. Na schemacie szukaj symboli cewek, zacisków i źródła zasilania.
To dwa różne rodzaje napędu w mechatronice. Pneumatyka używa sprężonego powietrza, a hydraulika oleju pod ciśnieniem. Różnią się budową źródła energii, osprzętem i parametrami pracy. Zadanie sprawdza, czy potrafisz rozpoznać technologię z przedstawionego schematu.
Typowe są: nieuwaga na oznaczenia DC/AC, mylenie symboli pneumatycznych z hydraulicznymi oraz sugerowanie się "ogólnym wyglądem" zamiast konkretnymi znakami. Pomaga metoda: najpierw identyfikacja medium, potem identyfikacja zasilania elektrycznego i dopiero wybór odpowiedzi.
Ćwicz czytanie schematów: rozpoznawaj źródła energii (sprężone powietrze, hydraulika) i typowe oznaczenia elektryczne (DC/AC). Warto robić krótkie testy z symboli zaworów, siłowników i cewek. Skup się na tym, co na schemacie jest opisane, a nie na domysłach.
