Okular to układ soczewek tworzący obraz pośredni (np. z obiektywu mikroskopu lub teleskopu) w obraz pozorny wygodny do obserwacji. W wielu zadaniach egzaminacyjnych typ okularu identyfikuje się po geometrii układu (liczbie grup i ich rozmieszczeniu) oraz po tym, czy układ ma symetrię względem przysłony.
Dlaczego poprawna jest odpowiedź "symetrycznego."

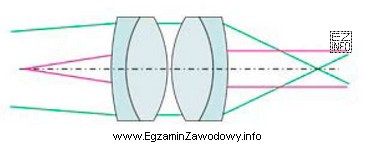

Okular symetryczny charakteryzuje się tym, że elementy po jednej stronie przysłony są "odpowiednikiem" elementów po drugiej stronie (często są to dwie podobne lub identyczne grupy soczewek ustawione w sposób lustrzany). Taka symetria nie jest przypadkowa: w wielu konstrukcjach pomaga ograniczać część błędów obrazowania (np. pewne składowe dystorsji), a także ułatwia projektowanie okularu o przyzwoitej jakości obrazu w polu.
Dlaczego pozostałe odpowiedzi są błędne
- "Ramsdena." Klasyczny okular Ramsdena ma inną, niesymetryczną organizację elementów (typowo dwie soczewki rozdzielone odstępem, z określonym położeniem przysłony). W praktyce identyfikuje się go po tym, że układ nie tworzy dwóch lustrzanych, podobnych grup po obu stronach stopu.
- "Kellnera." Okular Kellnera (achromatyczny) zawiera charakterystyczne zestawienie soczewki ocznej i achromatu jako drugiej grupy, co daje wyraźnie niesymetryczny schemat (grupy nie są parami jednakowe). To odróżnia go od okularu symetrycznego.
- "kompensacyjnego." Okulary kompensacyjne są projektowane z myślą o współpracy z określonym typem obiektywu i kompensacji jego resztkowych aberracji; ich układ jest dobierany "pod system" i nie musi (a często nie będzie) symetryczny. Sama idea kompensacji nie oznacza automatycznie lustrzanego układu grup.
Wskazówka egzaminacyjna: przy rozpoznawaniu okularów ze schematów najpierw oceń: (1) ile jest grup soczewek, (2) czy grupy są podobne/identyczne, (3) gdzie wypada przysłona. Jeśli widzisz wyraźną symetrię układu, to jest to bardzo mocna przesłanka na okular symetryczny.
