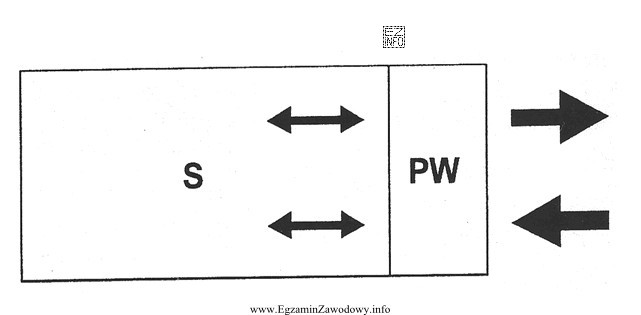

Układ technologiczny magazynu opisuje, jak przebiega przepływ ładunków (od przyjęcia do składowania, kompletacji i wydania) oraz jak poprowadzone są drogi transportowe. Na rysunkach układów zwraca się uwagę m.in. na to, czy istnieje możliwość przejazdu "na wylot", gdzie znajdują się punkty wjazdu i wyjazdu oraz czy korytarze transportowe kończą się ślepo.
Odpowiedź "workowy" jest właściwa dla sytuacji, w której magazyn nie jest przelotowy: ciągi komunikacyjne prowadzą do stref i kończą się, a opuszczenie obszaru odbywa się tą samą drogą, którą się wjechało. W praktyce przypomina to "worek" – wejście jest jedno, a wnętrze ma odgałęzienia bez przelotu.
Dlaczego pozostałe odpowiedzi są niepoprawne w takim przypadku?
- "przelotowy" zakłada możliwość przejazdu przez magazyn z jednej strony na drugą (typowo oddzielone kierunki wejścia i wyjścia lub ciąg komunikacyjny łączący dwa przeciwległe punkty). Jeśli na rysunku brak takiego połączenia, nie jest to układ przelotowy.
- "kątowy" wiąże się z układem, w którym kierunek przepływu zmienia się zasadniczo o 90° (np. przyjęcie i wydanie na sąsiednich ścianach). Sam "kształt" obiektu na planie nie wystarcza; kluczowy jest przebieg strumienia materiałów.
- "prostopadły" odnosi się do sposobu usytuowania stref/drogi względem siebie (np. osie ciągów komunikacyjnych i rozmieszczenie stref pod kątem prostym). Jeśli cechą dominującą na rysunku są ślepe ciągi i powrót tą samą drogą, to nie opisuje to właściwie układu jako prostopadłego.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze ustal (1) czy jest przelot, (2) gdzie są punkty wjazdu/wyjazdu, (3) czy korytarze są przelotowe czy ślepe. Dopiero potem dopasuj nazwę układu do cech funkcjonalnych, a nie tylko do "geometrii" rysunku.
