KWALIFIKACJA ELE2 - CZERWIEC 2024



PYTANIE NR 25.

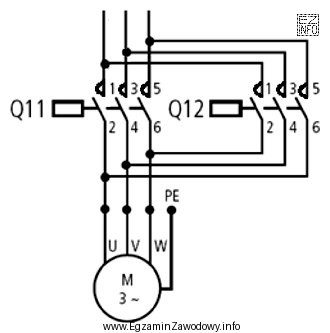

Układ zasilania silnika trójfazowego przedstawiony na schemacie może realizować
Układ zasilania silnika trójfazowego przedstawiony na schemacie moż
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat przedstawia układ zasilania silnika trójfazowego, który umożliwia pracę ze zmiennym kierunkiem obrotów. Na schemacie widoczne są dwa styczniki Q11 i Q12, które służą do zmiany kolejności faz zasilających silnik. Zmiana kolejności podłączenia dwóch dowolnych faz powoduje zmianę kierunku wirowania pola magnetycznego, a tym samym zmianę kierunku obrotów silnika. Taki układ jest typowym rozwiązaniem stosowanym do realizacji zmiany kierunku obrotów silnika trójfazowego, co potwierdza poprawność wybranej odpowiedzi.
