KWALIFIKACJA BUD19 - PAŹDZIERNIK 2016



PYTANIE NR 24.
Układany w wykopie przewód w kolorze czarnym będzie częścią sieci

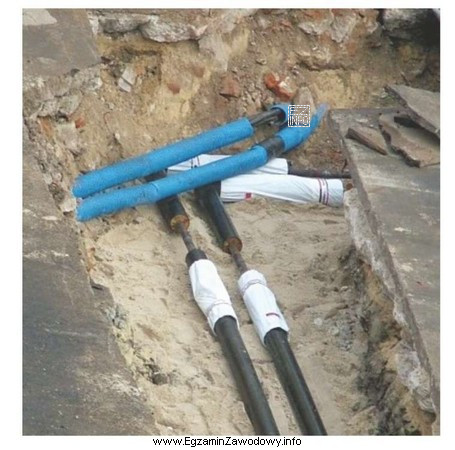

Ilustracja przedstawia wykop, w którym znajdują się przewody.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W zadaniu rozpoznaje się rodzaj sieci na podstawie wskazówki "czarny przewód układany w wykopie". Zgodnie z przyjętym w tym teście kluczem identyfikacyjnym taka barwa odpowiada sieci ciepłowniczej, a nie sieci telefonicznej, kanalizacyjnej ani wodociągowej.

Pełne wyjaśnienie:

Zadanie sprawdza umiejętność identyfikacji rodzaju uzbrojenia terenu na podstawie cechy terenowej opisanej w treści (barwa przewodu widocznego w wykopie). W praktyce geodezyjnej taka identyfikacja bywa potrzebna podczas oględzin i pomiarów inwentaryzacyjnych, zanim zostanie wykonane pełne potwierdzenie dokumentami od gestora sieci.

Odpowiedź "ciepłowniczej" jest poprawna, ponieważ w tej wersji zadania przyjęto konwencję, w której czarny przewód przypisuje się do sieci ciepłowniczej. Pozostałe opcje są błędne w ramach tego klucza, mimo że w rzeczywistych warunkach terenowych barwy, materiały i oznaczenia mogą zależeć od technologii, producenta oraz lokalnych praktyk.

  • "telefonicznej" – myli sieci teletechniczne z przewodami opisanymi w zadaniu; bez dodatkowych danych z treści nie jest to właściwa interpretacja w tym teście.
  • "kanalizacyjnej" – kanalizacja jest zwykle identyfikowana przede wszystkim po funkcji i elementach (np. studniach), a nie wyłącznie po barwie pojedynczego przewodu.
  • "wodociągowej" – wybór często wynika z nawyku, bo wodociąg jest częsty w zadaniach; tu jednak wskazówka barwy ma prowadzić do innej klasy sieci.

Wskazówka egzaminacyjna: gdy w pytaniu pojawia się pojedyncza cecha identyfikacyjna (np. kolor), należy rozwiązywać je w ramach konwencji przyjętej w materiałach dydaktycznych/egzaminacyjnych, a nie na podstawie lokalnych przyzwyczajeń z praktyk.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza czarny przewód w wykopie w zadaniach z uzbrojenia terenu?
W tego typu pytaniach czarny przewód jest traktowany jako wskazówka identyfikacyjna rodzaju sieci. W przedstawionym zadaniu (zgodnie z kluczem odpowiedzi) czarny przewód ma oznaczać sieć ciepłowniczą, a nie wodociągową, kanalizacyjną ani telefoniczną.
Dlaczego w pytaniu o kolor przewodu może być tylko jedna poprawna sieć?
Pytanie zakłada konkretną konwencję rozpoznawania sieci po cechach wizualnych, stosowaną w danym zestawie zadań. Żeby zachować jedną poprawną odpowiedź, autorzy przypisują danej barwie jeden typ sieci. W praktyce terenowej bywa to bardziej złożone.
Jakie dane oprócz koloru pomagają rozpoznać sieć w wykopie?
Pomocne są: średnica przewodu, materiał, obecność izolacji, armatura, sposób ułożenia, taśmy ostrzegawcze, oznaczniki, a także sąsiednie obiekty (studnie, komory). W geodezji kluczowe jest też potwierdzenie w dokumentacji i uzgodnienie z gestorem sieci.
Czy kolor przewodu zawsze jednoznacznie wskazuje rodzaj sieci w Polsce?
Nie zawsze. Kolor może zależeć od materiału, technologii, producenta i praktyk lokalnych, a także od tego, czy mówimy o przewodzie, osłonie, izolacji czy taśmie ostrzegawczej. Na egzaminie należy jednak przyjąć konwencję zadaną w treści/kluczu.
Jak odróżnić sieć kanalizacyjną od wodociągowej podczas inwentaryzacji?
Najczęściej po funkcji i elementach: kanalizacja ma spadki i często towarzyszą jej studnie/revizje, wodociąg ma armaturę odcinającą i hydranty. Sama barwa przewodu bywa niewystarczająca. W pomiarach trzeba też zebrać cechy geometryczne i opisowe obiektu.
Co jest najczęstszym błędem przy pytaniach o identyfikację sieci po kolorze?
Najczęściej jest to automatyczne wybieranie "wodociągowej", bo kojarzy się z typowymi przykładami, oraz przenoszenie własnych doświadczeń z praktyk na zadanie testowe. Egzamin zwykle sprawdza konkretny schemat rozpoznawania, więc trzeba czytać wskazówkę dosłownie.
Jak przygotować się do zadań z uzbrojenia terenu dla technika geodety?
Ćwicz rozpoznawanie rodzajów sieci i ich elementów (np. armatura, studnie, komory), ucz się typowych opisów na mapach i w operatach oraz rozwiązuj zadania z poprzednich lat. Skup się na tym, jakie cechy autorzy testów uznają za rozstrzygające w kluczu.
Kiedy geodeta powinien potwierdzić rodzaj sieci u gestora, a nie tylko na podstawie wyglądu?
Gdy identyfikacja w terenie nie jest jednoznaczna (np. brak charakterystycznych elementów, nietypowy materiał, przebudowa). Wtedy konieczne jest sprawdzenie dokumentacji i uzgodnienia z gestorem, bo błędne przypisanie sieci w inwentaryzacji może powodować poważne skutki projektowe.
Czy przewody teletechniczne można rozpoznać w wykopie po samej barwie?
Zwykle nie należy opierać się wyłącznie na barwie. Dla sieci teletechnicznych istotniejsze bywają: rodzaj osłony, wiązki mikrorurek, lokalizacja w pasie drogowym, studnie kablowe i oznaczniki. W zadaniach testowych barwa może być jednak celowo użyta jako jedyna wskazówka.
Jakie elementy opisu sieci są ważne na mapie z inwentaryzacji powykonawczej?
Ważne są: rodzaj sieci, średnica/typ przewodu (jeśli dostępne), materiał, funkcja (np. zasilanie/powrót), rzędne, przebieg, punkty załamania oraz powiązanie z armaturą i obiektami towarzyszącymi. Opis musi być spójny z pomiarem i dokumentacją przekazaną przez inwestora.
info

Statystycznie 69% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że w zadaniu rozpoznaje się rodzaj sieci na podstawie wskazówki "czarny przewód układany w wykopie".

Materiały:

  • Podręczniki i skrypty do geodezyjnej inwentaryzacji powykonawczej uzbrojenia terenu
  • Materiały szkolne/branżowe dotyczące rodzajów sieci i ich rozpoznawania w terenie
  • Zestawy przykładowych zadań egzaminacyjnych dotyczących uzbrojenia terenu i opisów sieci
