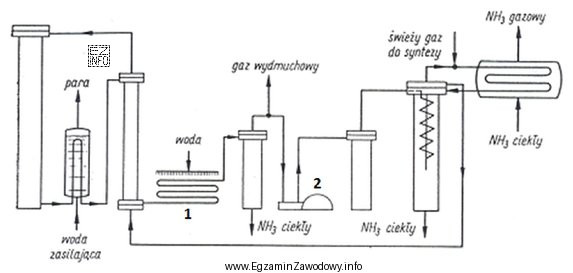

W obiegowej instalacji procesowej (takiej jak układ wytwarzania amoniaku) elementy oznaczone na schemacie cyframi identyfikuje się przez symbole aparatury oraz miejsce w ciągu technologicznym (co jest przed czym, gdzie zamyka się obieg, skąd i dokąd płynie medium).
Chłodnica wodna jest typowym aparatem do odbioru ciepła z gorącego strumienia procesu. Na schematach procesowych odpowiada jej symbol wymiennika/chłodnicy oraz wpięcie w ciąg tam, gdzie wymagane jest obniżenie temperatury strumienia (np. przed kolejnym etapem obiegu lub przed rozdziałem faz). W praktyce eksploatacyjnej operator kojarzy ją także z obecnością obiegu wody chłodzącej oraz koniecznością kontroli temperatur na wlocie/wylocie.
Pompa obiegowa w takim układzie ma rolę wymuszania przepływu w pętli: pokonuje opory hydrauliczne armatury i aparatów oraz stabilizuje cyrkulację medium. Na schemacie jej symbol i umiejscowienie zwykle wskazują, że jest to element napędzający przepływ w zamkniętym obiegu.
- Chłodnica amoniakalna i separator amoniaku – ta para może kojarzyć się z instalacjami chłodniczymi lub z etapem rozdziału po skraplaniu, ale nie zawsze pasuje do fragmentu obiegu, w którym potrzebny jest typowy odbiór ciepła wodą i wymuszenie cyrkulacji. Bez zgodności symboli i miejsca w układzie jest to dopasowanie "na nazwę".
- Podgrzewacz i wentylator – wentylator jest urządzeniem do gazów o niskich sprężach i zwykle nie zastępuje pompy w obiegu cieczy; podgrzewacz pełni funkcję odwrotną do chłodnicy, więc para ta nie pasuje do typowego węzła chłodzenia/obiegu.
- Filtr oleju i sprężarka – filtr oleju dotyczy układów smarowania (np. maszyn wirujących), a sprężarka jest aparatem o innej funkcji niż pompa obiegowa w pętli cieczowej. Takie zestawienie częściej opisuje osprzęt sprężarki, a nie węzeł obiegu z chłodnicą.
Na egzaminie warto stosować prostą procedurę: (1) rozpoznaj symbol aparatu, (2) sprawdź kierunek strumienia i sąsiednie elementy, (3) dopasuj funkcję (chłodzenie vs podgrzewanie, cyrkulacja vs sprężanie), (4) dopiero na końcu porównaj z odpowiedziami.
