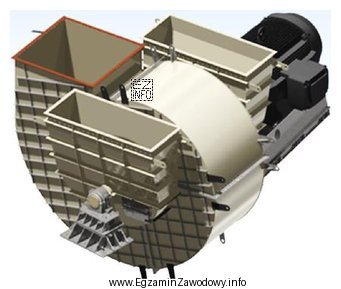

W elektrowni wiele urządzeń pełni różne funkcje, ale ich cechy konstrukcyjne na rysunkach zwykle pozwalają je odróżnić. Odpowiedź "Wentylator" jest poprawna, jeśli przedstawiony element ma postać maszyny przepływowej: obudowę (korpus), wewnątrz wirnik oraz wyraźnie zaznaczone przyłącza umożliwiające zasysanie i tłoczenie medium (powietrza lub spalin). Wentylatory występują m.in. w układach doprowadzania powietrza do spalania i odprowadzania spalin, dlatego są typowym wyposażeniem bloków energetycznych.
Pozostałe odpowiedzi dotyczą urządzeń o innej zasadzie działania:
- "Skraplacz" to aparat obiegu wodno-parowego, w którym para po turbinie oddaje ciepło i ulega skropleniu. Na rysunkach kojarzy się z dużym wymiennikiem (często płaszczowo-rurowym) i układem rur/chłodzenia, a nie z wirnikiem.
- "Podgrzewacz wody" również jest wymiennikiem ciepła (np. podgrzewaczem regeneracyjnym), rozpoznawalnym po króćcach dla wody i czynnika grzewczego oraz konstrukcji typowej dla aparatu cieplnego, nie dla maszyny wirnikowej.
- "Odpylacz elektrostatyczny" pracuje w torze spalin, ale jego cechą charakterystyczną są pola odpylania z elektrodami i płytami/elementami osadczymi; zwykle ma postać dużej komory, a nie kompaktowej obudowy z wirnikiem.
Wskazówka egzaminacyjna: najpierw ustal, czy obiekt na rysunku jest maszyną wirnikową (wentylator), czy aparatem wymiennikowym (skraplacz/podgrzewacz), czy urządzeniem do oczyszczania spalin (odpylacz). To ogranicza ryzyko pomyłki wynikającej z podobnych skojarzeń funkcjonalnych.
