KWALIFIKACJA ELE6 + ELE7 - CZERWIEC 2020



PYTANIE NR 3.

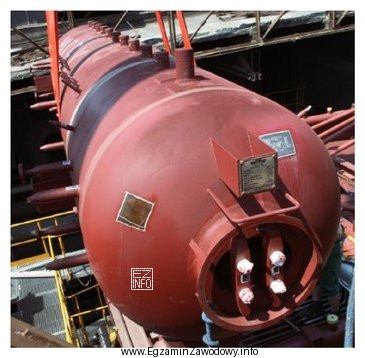

Które urządzenie konwencjonalnego bloku energetycznego zostało przedstawione na rysunku?
Ilustracja przedstawia walczak, czyli element konwencjonalnego bloku energetycznego, który jest częścią kotła parowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Walczak to walcowy zbiornik kotła wodnorurkowego, w którym następuje rozdział mieszaniny wodno-parowej i gromadzenie pary. Na rysunkach rozpoznaje się go po cylindrycznej "bańce" kotłowej z króćcami/rurociągami obiegu wody i pary. Pozostałe opcje dotyczą innych części bloku (skraplanie, podgrzew, odpylanie).

Pełne wyjaśnienie:

W konwencjonalnym bloku energetycznym elementy obiegu wodno-parowego (kocioł, podgrzewacze, skraplacz) oraz elementy oczyszczania spalin (np. odpylacz) pełnią zupełnie różne funkcje i zwykle mają odmienne cechy konstrukcyjne na rysunkach.

Walczak jest charakterystycznym, zwykle cylindrycznym zbiornikiem kotła wodnorurkowego. Jego podstawowa rola to rozdział pary od wody (separacja mieszaniny wodno-parowej) oraz zapewnienie odpowiedniej rezerwy wody i pary w kotle. Dlatego na rysunku urządzenia walczak najczęściej rozpoznaje się po "bębnie"/walcu z przyłączeniami (króćcami) i powiązaniem z układem rur obiegu kotłowego.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Skraplacz pracuje po turbinie parowej i służy do skraplania pary wylotowej; konstrukcyjnie jest to zwykle wymiennik z dużą powierzchnią rur i przyłączami wody chłodzącej, a nie element kotła z walczakiem.
  • Podgrzewacz wody (wody zasilającej) to wymiennik ciepła podnoszący temperaturę wody przed kotłem; na rysunkach przypomina układ wymiennikowy, a jego funkcja i włączenie w instalację różni się od zbiornika separacyjnego kotła.
  • Odpylacz elektrostatyczny jest urządzeniem oczyszczania spalin, występuje w torze spalinowym i ma budowę komorową z elektrodami; nie należy do obiegu wodno-parowego kotła i zwykle jest rysowany jako duży aparat w kanale spalin.

Na egzaminie warto łączyć identyfikację z pytaniem: gdzie w bloku to urządzenie pracuje (obieg wodno-parowy, chłodzenie, tor spalin) i jaką ma funkcję. To pozwala uniknąć pomyłek wynikających wyłącznie z podobieństwa kształtów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest walczak w kotle energetycznym?
Walczak to cylindryczny zbiornik w kotle wodnorurkowym, w którym następuje rozdział pary od wody (separacja mieszaniny wodno-parowej) i utrzymanie zapasu czynnika. Jest kluczowy dla stabilnej pracy kotła oraz jakości pary kierowanej dalej w układzie.
Jak rozpoznać walczak na rysunku urządzeń bloku energetycznego?
Najczęściej rozpoznasz go po kształcie dużego walca ("bębna") powiązanego z obiegiem kotłowym. Zwykle widać króćce i połączenia z rurami obiegu wody i pary. Pomaga też kontekst: walczak należy do części kotła, a nie do toru spalin czy układu chłodzenia.
Dlaczego skraplacz to nie to samo co walczak?
Skraplacz pracuje po turbinie i ma za zadanie skroplić parę wylotową do wody, współpracując z układem chłodzenia. Walczak jest elementem kotła i odpowiada za separację pary od wody w obiegu kotłowym. Różnią się więc miejscem pracy, funkcją i typową konstrukcją.
Co robi podgrzewacz wody w elektrowni?
Podgrzewacz wody zasilającej podnosi temperaturę wody zanim trafi ona do kotła, co poprawia sprawność obiegu i ogranicza straty. Jest to wymiennik ciepła włączony w układ wody zasilającej, a nie zbiornik separacyjny jak walczak.
Jak działa odpylacz elektrostatyczny w bloku energetycznym?
Odpylacz elektrostatyczny usuwa pył ze spalin dzięki polu elektrostatycznemu: cząstki pyłu są elektryzowane i osadzają się na elektrodach zbiorczych, skąd są strącane. To urządzenie toru spalin, więc nie należy do obiegu wodno-parowego kotła (w przeciwieństwie do walczaka).
Kiedy w kotle stosuje się walczak, a kiedy kocioł bezwalczakowy?
Walczak występuje w wielu kotłach wodnorurkowych, gdzie potrzebna jest separacja pary od wody oraz rezerwa czynnika. Układy bezwalczakowe (przepływowe) mają inną organizację obiegu i wymagają precyzyjniejszej regulacji. Na egzaminie zwykle rozpoznaje się walczak po cechach konstrukcyjnych na schemacie.
Jakie elementy obiegu wodno-parowego najczęściej mylą się na egzaminie?
Często mylone są: walczak, podgrzewacze (wody zasilającej) oraz skraplacz, bo wszystkie "wyglądają jak zbiorniki/wymienniki". Żeby uniknąć błędu, sprawdzaj funkcję i miejsce w układzie: kocioł (wytwarzanie pary), turbina/skraplacz (skraplanie), podgrzewacze (podnoszenie temperatury wody).
Jakie cechy rysunku wskazują, że to skraplacz?
Skraplacz zwykle jest pokazany jako wymiennik związany z turbiną i obiegiem chłodzenia: widać przyłącza wody chłodzącej i przepływ pary wylotowej do skraplania. Jeżeli rysunek dotyczy toru za turbiną, a nie kotła, to zwiększa to prawdopodobieństwo, że chodzi o skraplacz, nie o walczak.
Dlaczego pytania "co jest na rysunku" bywają trudne?
Są trudne, bo wymagają rozpoznania na podstawie ograniczonych cech graficznych i bez opisu funkcji. Łatwo wtedy uruchamia się "zgadywanie po kształcie". Pomaga strategia: najpierw ustal, czy rysunek dotyczy obiegu wodno-parowego, chłodzenia czy toru spalin, a dopiero potem wybieraj nazwę urządzenia.
Jak uczyć się rozpoznawania urządzeń energetycznych na schematach?
Najlepiej pracować na wielu przykładach schematów i rysunków: kocioł (walczak, przegrzewacze), turbina, skraplacz, podgrzewacze, urządzenia toru spalin. Do każdego elementu dopisz: funkcję, medium (para/woda/spaliny), typowe przyłącza. Taka "mapa skojarzeń" przyspiesza identyfikację na egzaminie.
