KWALIFIKACJA ROL2 - STYCZEŃ 2017



PYTANIE NR 5.

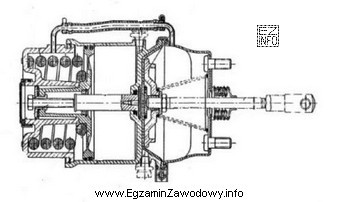

Urządzenie pokazane na ilustracji to
Ilustracja przedstawia techniczny rysunek przekrojowy urządzenia mechanicznego, które jest hamulcowym siłownikiem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Hamulcowy siłownik sprężynowo-membranowy" to element wykonawczy układu hamulcowego (często pneumatycznego), który zamienia ciśnienie na siłę poruszającą mechanizmem hamulca. Pozostałe odpowiedzi dotyczą elementów sterujących lub zasilających (zawór, pompa) albo regulujących rozkład siły (korektor), a nie typowego siłownika wykonawczego.

Pełne wyjaśnienie:

W układach hamulcowych spotyka się elementy o różnych rolach: zasilające (wytwarzające/utrzymujące ciśnienie), sterujące (kierujące przepływem i ciśnieniem) oraz wykonawcze (zamieniające ciśnienie na ruch i siłę). Odpowiedź "hamulcowy siłownik sprężynowo-membranowy" wskazuje właśnie element wykonawczy: jego zadaniem jest wytworzenie siły i przemieszczenia (np. poprzez popychacz), aby uruchomić mechanizm hamulca.

Dlaczego nie pasują pozostałe opcje?

  • "pneumatyczny zawór sterujący przyczepy" to element sterujący: dozuje lub przełącza ciśnienie w przewodach, ale nie jest typowym "napędem" mechanizmu hamulca. Zawory rozpoznaje się po króćcach i funkcji rozdziału/sterowania, a nie po budowie typowej dla siłownika.
  • "hydrauliczna pompa hamulcowa" dotyczy układu hydraulicznego i pełni rolę wytwarzania ciśnienia w płynie hamulcowym. Pompa/cylinder główny ma inną konstrukcję i inne przyłącza niż siłownik membranowy stosowany w pneumatyce.
  • "korektor siły hamowania" (regulator/proporcjoner) odpowiada za zmianę ciśnienia/siły hamowania w zależności od obciążenia lub warunków. To urządzenie regulacyjne, a nie element bezpośrednio wykonujący pracę mechaniczną przy kole/bębnie.

Wskazówka egzaminacyjna: gdy pytanie jest o rozpoznanie części na ilustracji, najpierw ustal jej rolę w układzie (zasilanie–sterowanie–wykonanie), a dopiero potem dopasuj nazwę. To pomaga odróżnić siłownik od zaworu czy pompy nawet wtedy, gdy elementy "dotyczą hamulców".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest siłownik sprężynowo-membranowy w układzie hamulcowym?
To element wykonawczy, który zamienia ciśnienie (najczęściej powietrza w pneumatyce) na ruch popychacza i siłę uruchamiającą hamulec. Część membranowa reaguje na ciśnienie, a sprężyna może pełnić funkcję powrotu lub hamulca postojowego w zależności od konstrukcji.
Jak odróżnić siłownik hamulcowy od zaworu sterującego na zdjęciu?
Siłownik zwykle ma obudowę przypominającą "puszkę" (komorę) i element wyjściowy w postaci popychacza/cięgła. Zawór sterujący ma więcej króćców/przyłączy i korpus typowo "blokowy", bo jego rolą jest rozdział i dozowanie ciśnienia, a nie wykonywanie ruchu roboczego.
Dlaczego odpowiedź "hydrauliczna pompa hamulcowa" często jest mylona z siłownikiem?
Oba elementy kojarzą się z hamowaniem i mogą mieć metalowy korpus, ale pełnią inną funkcję. Pompa (cylinder główny) wytwarza ciśnienie w płynie, natomiast siłownik membranowy jest "napędem" uruchamiającym hamulec. Błąd wynika z przenoszenia skojarzeń między hydrauliką i pneumatyką.
Jaką funkcję pełni sprężyna w siłowniku sprężynowo-membranowym?
Sprężyna magazynuje energię i oddziałuje na mechanizm wyjściowy siłownika. W praktyce może pomagać w powrocie do położenia spoczynkowego albo realizować działanie bezpieczeństwa (np. uruchomienie hamulca po spadku ciśnienia) – zależnie od typu rozwiązania i zastosowania w pojeździe.
Kiedy w maszynach rolniczych spotyka się hamulce pneumatyczne zamiast hydraulicznych?
Najczęściej w przyczepach i zestawach transportowych, gdzie pneumatykę stosuje się do sterowania hamowaniem w pojeździe ciągniętym. Hydraulika jest częsta w samych maszynach (np. układy robocze), ale hamulce przyczep bywają pneumatyczne ze względu na rozwiązania konstrukcyjne i kompatybilność z ciągnikiem.
Co robi korektor siły hamowania i dlaczego to nie jest siłownik?
Korektor (regulator) zmienia wartość przekazywanego ciśnienia/siły w zależności od warunków (np. obciążenia), aby ograniczyć ryzyko blokowania kół. Nie wykonuje jednak pracy mechanicznej bezpośrednio na hamulcu koła. Siłownik jest elementem, który fizycznie porusza dźwignią/rozpierakiem lub innym mechanizmem hamulca.
Jakie są typowe objawy uszkodzenia siłownika hamulcowego w pneumatyce?
Do typowych objawów należą spadek skuteczności hamowania, nierównomierne hamowanie, problemy z odpuszczaniem hamulca lub ubytki ciśnienia w układzie. W zależności od konstrukcji mogą występować też nieszczelności w części membranowej, co daje słyszalny wyciek powietrza.
Jakie błędy najczęściej popełnia się w zadaniach z rozpoznawania części na ilustracji?
Najczęstsze są: wybór po nazwie "pasującej do tematu" bez analizy funkcji, mylenie układów (hydraulika vs pneumatyka), skupienie na jednym detalu zdjęcia oraz ignorowanie elementu wykonawczego (popychacza/cięgła). Pomaga myślenie: zasilanie–sterowanie–wykonanie.
Czy do poprawnej odpowiedzi trzeba znać producenta elementu z ilustracji?
Zwykle nie. W takich pytaniach egzaminacyjnych wystarcza rozpoznanie typu urządzenia po ogólnej budowie i roli w układzie. Producent i numer katalogowy są potrzebne w praktyce serwisowej, ale na teście najczęściej liczy się poprawna klasyfikacja: siłownik, zawór, pompa, regulator.
Jak przygotować się do rozpoznawania elementów hamulców na egzamin ROL.2?
Najlepiej uczyć się na zestawach zdjęć i schematów: elementy zasilające, sterujące i wykonawcze. Warto łączyć wygląd z funkcją (co doprowadza ciśnienie, co je reguluje, a co porusza mechanizmem). Dobrą metodą jest też porównywanie par: siłownik vs zawór, pompa vs siłownik.
info

Około 40% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: ""Hamulcowy siłownik sprężynowo-membranowy" to element wykonawczy układu hamulcowego (często pneumatycznego), który zamienia ciśnienie na siłę poruszającą mechanizmem hamulca."

Źródła:

  • Bosch, "Bosch Automotive Handbook", rozdział dotyczący układów hamulcowych i elementów wykonawczych (brakes/actuators), wydanie książkowe (różne edycje).
  • Knorr-Bremse, materiały produktowe dotyczące siłowników hamulcowych (brake actuators) – dokumentacja producenta (katalog/karta produktu).

Materiały:

  • Podręczniki/mechanika pojazdów: rozdziały o hamulcach pneumatycznych
  • Katalogi i karty katalogowe producentów siłowników hamulcowych (budowa, odmiany)
  • Materiały szkoleniowe z eksploatacji i diagnostyki hamulców przyczep rolniczych
