KWALIFIKACJA ELM1 - STYCZEŃ 2023



PYTANIE NR 36.

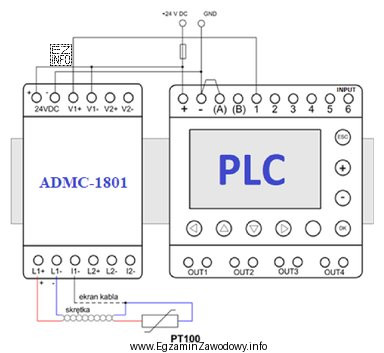

Urządzenie połączone ze sterownikiem PLC, oznaczone ADMC-1801, pełni w układzie przedstawionym na ilustracji funkcję
Urządzenie połączone ze sterownikiem PLC, oznaczone ADMC-1801, peł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Urządzenie ADMC-1801 na schemacie jest połączone z PLC i posiada oznaczenia wejść (L1+, L1-, L2+, L2-, I1, I2), co wskazuje, że pełni funkcję modułu wejściowego. Moduły wejściowe służą do odbierania sygnałów z różnych czujników lub innych urządzeń i przekazywania ich do sterownika PLC, co jest zgodne z przedstawionym połączeniem na schemacie.
