KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - CZERWIEC 2011

PYTANIE NR 16.

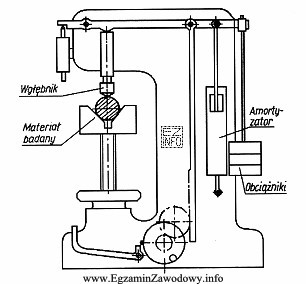

Urządzenie przedstawione na rysunku jest stosowane do badania
Ilustracja przedstawia schemat urządzenia do badania twardości materiałów, co jest istotne w kontekście kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Urządzenie pokazane na rysunku służy do badania twardości, czyli odporności materiału na lokalne odkształcenie (np. wgniatanie). Badania udarności wymagają próby z udarem, tłoczność dotyczy prób technologicznych blach, a wytrzymałość najczęściej określa się w próbie rozciągania/ściskania.

Pełne wyjaśnienie:

Badanie twardości polega na ocenie odporności materiału na miejscowe odkształcenie wywołane naciskiem wgłębnika (penetratora). W praktyce warsztatowej i kontroli jakości jest to jedno z najczęściej wykonywanych badań, bo pozwala szybko porównać partie materiału, sprawdzić skuteczność obróbki cieplnej oraz pośrednio wnioskować o odporności na zużycie.

Odpowiedź "twardości" jest właściwa, ponieważ przyrządy tego typu (twardościomierze) są konstruowane do wykonywania kontrolowanego nacisku i pomiaru efektu odcisku/penetracji, co jest charakterystyczne dla metod twardościowych.

Pozostałe propozycje dotyczą innych badań:

  • "udarności" – udarność bada się w próbach udarowych (złamaniem próbki pod działaniem udaru). Kluczowy jest tu mechanizm dynamicznego obciążenia i energia pochłonięta podczas pękania, a nie odcisk wgłębnika.
  • "tłoczności" – tłoczność (kształtowalność) dotyczy głównie blach i sprawdzana jest próbami technologicznymi procesu tłoczenia, gdzie ocenia się zdolność do odkształceń plastycznych bez pęknięć. To inny cel i inne stanowisko badawcze.
  • "wytrzymałości" – wytrzymałość określa się zwykle na podstawie prób statycznych (np. rozciągania), gdzie mierzy się siłę i odkształcenie próbki w funkcji obciążenia. Sprzęt i wynik (np. krzywa naprężenie–odkształcenie) różnią się od badania twardości.

Wskazówka egzaminacyjna: jeśli na rysunku widać przyrząd, którego działanie opiera się na docisku punktowym i ocenie wgniotu/odcisku, to najczęściej chodzi o twardość. Jeśli dominują elementy udarowe (wahadło/młot) – to udarność; jeśli jest typowa maszyna wytrzymałościowa z uchwytami – to wytrzymałość; a próby tłoczności są zwykle powiązane z formowaniem blach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Twardość to odporność materiału na miejscowe odkształcenie, najczęściej przy nacisku wgłębnika. W praktyce pomaga ocenić m.in. skuteczność hartowania, porównać partie stali i przewidywać odporność na zużycie ścierne. To badanie jest szybkie i często stosowane w kontroli jakości.
Najczęściej widać element dociskający próbkę (wgłębnik/końcówka), stolik lub podpórkę pod próbkę oraz mechanizm przykładania kontrolowanej siły. Urządzenia do twardości nie mają typowych uchwytów do rozciągania ani części udarowych jak wahadło. Szukaj "docisku i odcisku".
Udarność dotyczy zachowania materiału przy obciążeniu dynamicznym i pękaniu (energia łamania próbki). Twardość dotyczy lokalnego wgniatania i odporności na odkształcenie powierzchni. Inne są stanowiska badawcze i wyniki: w udarności analizuje się przełom i energię, w twardości odcisk/penetrację.
Tłoczność (kształtowalność) opisuje zdolność blachy do odkształceń plastycznych w procesach tłoczenia bez pęknięć i nadmiernego przerzedzenia. Bada się ją próbami technologicznymi typowymi dla obróbki plastycznej blach. To inne zagadnienie niż pomiar twardości elementu metalowego.
Pomiar twardości wykorzystuje się przy ocenie elementów po hartowaniu i odpuszczaniu, do kontroli części narażonych na ścieranie (np. prowadnice, sworznie), a także przy weryfikacji dostaw materiału. Pozwala szybko wykryć zbyt miękki lub zbyt twardy materiał bez niszczenia detalu.
Częsty błąd to mylenie "twardości" z "wytrzymałością", bo oba pojęcia kojarzą się z "mocą" materiału. Drugi błąd to ignorowanie rysunku i zgadywanie. Warto łączyć urządzenie z zasadą działania: odcisk = twardość, rozciąganie = wytrzymałość, udar = udarność.
Nie bezpośrednio. Twardość i wytrzymałość mogą być powiązane (zwłaszcza w stalach), ale to różne właściwości i mierzy się je innymi metodami. Na egzaminie nie zakładaj automatycznie równości: materiał może być twardy, ale kruchy. Do wytrzymałości służą próby mechaniczne, np. rozciąganie.
Gdy potrzebny jest szybki, lokalny pomiar bez wykonywania pełnej próbki do rozciągania albo gdy nie można zniszczyć elementu. Twardość da się często zbadać na gotowym detalu (albo na próbce z tej samej partii), co jest wygodne w warsztacie i w kontroli międzyoperacyjnej.
W próbie udarności typowe są elementy udarowe: wahadło, młot, mechanizm zwalniania oraz podpory dla próbki z karbem. Jeżeli na rysunku dominuje "ramię uderzające" i miejsce złamania próbki, to jest to sygnał udarności, a nie twardości, gdzie kluczowy jest docisk wgłębnika.
Ucz się przez skojarzenie "zasada działania → nazwa badania": docisk i odcisk (twardość), uchwyty i siłownik (rozciąganie/wytrzymałość), wahadło i przełom (udarność), matryca/stempel (tłoczność). Pomaga też przegląd zdjęć stanowisk z pracowni i podpisywanie ich funkcji.
info

To pytanie poprawnie rozwiązuje 66% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że urządzenie pokazane na rysunku służy do badania twardości, czyli odporności materiału na lokalne odkształcenie (np. wgniatanie).

Źródła:

  • ISO 6506-1:2014, Metallic materials — Brinell hardness test — Part 1: Test method
  • ISO 6507-1:2018, Metallic materials — Vickers hardness test — Part 1: Test method
  • ISO 6508-1:2016, Metallic materials — Rockwell hardness test — Part 1: Test method

Materiały:

  • Podręczniki z materiałoznawstwa i metaloznawstwa dla kierunków mechanicznych
  • Instrukcje stanowiskowe/BHP dla podstawowych badań materiałowych w szkolnej pracowni
  • Karty katalogowe i instrukcje obsługi twardościomierzy (producentów) omawiane na zajęciach
