KWALIFIKACJA MTL3 - STYCZEŃ 2019 (test 2)

PYTANIE NR 29.

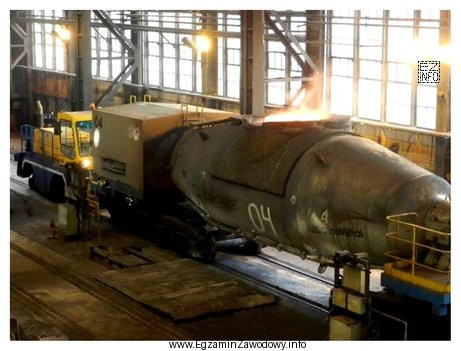

Urządzenie przedstawione na rysunku jest stosowane w procesie wytwarzania stali do transportu
Ilustracja przedstawia urządzenie przemysłowe stosowane w procesie wytwarzania stali, najprawdopodobniej w hucie.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Transport surówki dotyczy etapu między wielkim piecem a stalownią: ciekła surówka jest odbierana z wielkiego pieca i przewożona do urządzeń stalowniczych w odpowiednich pojemnikach transportowych. Żużle mają inne kierunki zagospodarowania (np. składowanie, obróbka), a stal ciekła z konwertora trafia do kolejnych operacji (np. odlewanie).

Pełne wyjaśnienie:

W ciągu technologicznym wytwarzania stali kluczowe jest rozróżnienie jakie medium jest przemieszczane oraz między jakimi wydziałami. Surówka powstaje w wielkim piecu i zanim zostanie przerobiona na stal, musi zostać przekazana do stalowni. Dlatego urządzenia transportowe pokazywane w tego typu zadaniach bardzo często odnoszą się do logistyki "wielki piec → stalownia", czyli do przewozu ciekłej surówki w warunkach wysokiej temperatury.

Odpowiedź "surówki z wielkiego pieca do urządzenia stalowniczego." jest poprawna, ponieważ opisuje typowy kierunek przepływu materiału wsadowego do procesu stalowniczego: surówka jest surowcem do dalszych procesów rafinacji (np. w konwertorze lub innym urządzeniu stalowniczym), więc jej transport jest elementem podstawowej organizacji pracy huty.

Pozostałe propozycje wskazują inne strumienie materiałowe, które w praktyce obsługuje się innymi rozwiązaniami logistycznymi lub w innych częściach instalacji:

  • "żużli stalowniczych do instalacji granulowania." – żużel stalowniczy jest produktem ubocznym procesu rafinacji; jego obróbka (np. chłodzenie, kruszenie, ewentualna granulacja) jest innym zadaniem niż podstawowy transport surówki do stalowni.
  • "żużli wielkopiecowych na składowisko żużla." – żużel wielkopiecowy pochodzi z wielkiego pieca, ale jego kierunek to zwykle wydzielony ciąg utylizacji/obróbki i gospodarki żużlowej; to inny "klient" procesu niż stalownia.
  • "stali wytopionej w konwertorze do instalacji ciągłego odlewania stali." – ten transport występuje później w ciągu technologicznym (stalownia → COS) i dotyczy już ciekłej stali, a nie surówki. Na etapie po konwertorze logistyka i osprzęt są dobierane do innego medium i innej operacji.

Wskazówka egzaminacyjna: najpierw ustal, czy na rysunku jest sprzęt "przed" stalownią (surówka), "wokół" stalowni (żużle stalownicze) czy "po" stalowni (stal do COS). To uporządkowanie etapów zwykle eliminuje najczęstsze pomyłki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Surówka to ciekły produkt wielkiego pieca o wyższej zawartości węgla i domieszek, który dopiero trafia do rafinacji w stalowni. Stal ciekła powstaje po procesach stalowniczych (np. w konwertorze) i ma skład dostosowany do gatunku stali oraz dalszego odlewania/obróbki.
W zadaniach egzaminacyjnych pomaga kontekst: surówkę transportuje się z rejonu wielkiego pieca do stalowni, zwykle w pojemnikach przystosowanych do bardzo wysokich temperatur i dużej masy. Jeśli urządzenie wygląda na środek przewozu "międzywydziałowego", często chodzi właśnie o surówkę.
Surówka nie jest jeszcze stalą o wymaganym składzie i własnościach. W stalowni przechodzi procesy rafinacji (usuwanie/ograniczanie domieszek, korekta składu), dopiero potem powstaje stal ciekła odpowiednia do odlewania (w tym do instalacji ciągłego odlewania stali).
Transport do instalacji ciągłego odlewania zachodzi po wytopie i obróbce w stalowni, gdy powstała już stal ciekła o zadanym składzie. To etap "stalownia → COS", a nie "wielki piec → stalownia". Rozróżnienie etapów jest kluczowe przy podobnych pytaniach.
Żużel wielkopiecowy jest produktem ubocznym wielkiego pieca i trafia do wydzielonego ciągu gospodarki żużlowej: może być chłodzony, kruszony, magazynowany lub kierowany do dalszego zagospodarowania. Nie jest standardowym wsadem "do stalowni" w tym samym sensie co surówka.
Nie. Żużel stalowniczy powstaje w stalowni i zwykle jest odprowadzany do miejsc obróbki/utylizacji, a nie do urządzeń stalowniczych jako wsad. Technicznie transport również wymaga odporności na temperaturę, ale różni się kierunek, organizacja i cel procesu, co w pytaniach bywa decydujące.
Najczęściej myli się medium: surówkę ze stalą ciekłą albo żużel wielkopiecowy z żużlem stalowniczym. Drugi typ błędu to nieuwzględnienie etapu procesu (przed stalownią vs po stalowni). Pomaga zrobienie w głowie krótkiego schematu: wielki piec → stalownia → odlewanie.
Pomaga lokalizacja w ciągu: wielki piec ma odpust surówki i oddzielny strumień żużla, a stalownia jest "odbiorcą" surówki do rafinacji. Jeśli urządzenie kojarzy się z przewozem dużej ilości ciekłego metalu na większą odległość między wydziałami, zwykle chodzi o rejon wielkiego pieca i przekazanie do stalowni.
Pochodzą z innych etapów i mają inną charakterystykę oraz kierunki zagospodarowania. Żużel wielkopiecowy powstaje przy wytopie surówki, a żużel stalowniczy przy rafinacji w stalowni. W pytaniach egzaminacyjnych to rozróżnienie jest testem zrozumienia ciągu technologicznego, nie tylko nazewnictwa.
Ucz się przez powiązanie: medium → miejsce powstania → miejsce odbioru. Dla każdego strumienia (surówka, stal ciekła, żużel) zapisz typowy kierunek i cel. Dodatkowo przejrzyj schematy technologiczne i zdjęcia podstawowych urządzeń w hucie, bo wiele pytań opiera się na rozpoznaniu z rysunku.
info

To pytanie poprawnie rozwiązuje 52% zdających egzamin. trudne

Według specjalistów z branży: "Transport surówki dotyczy etapu między wielkim piecem a stalownią: ciekła surówka jest odbierana z wielkiego pieca i przewożona do urządzeń stalowniczych w odpowiednich pojemnikach transportowych."

Materiały:

  • Podręczniki/kompendia z metalurgii żelaza i stali (ciąg technologiczny wielki piec–stalownia–COS)
  • Instrukcje stanowiskowe i DTR urządzeń transportowych stosowanych w stalowni i w logistyce surówki (materiały zakładowe)
  • Schematy technologiczne stalowni i ciągów transportowych (materiały dydaktyczne szkoły/CKZ)
