KWALIFIKACJA INF2 - CZERWIEC 2017 (test 2)



PYTANIE NR 30.

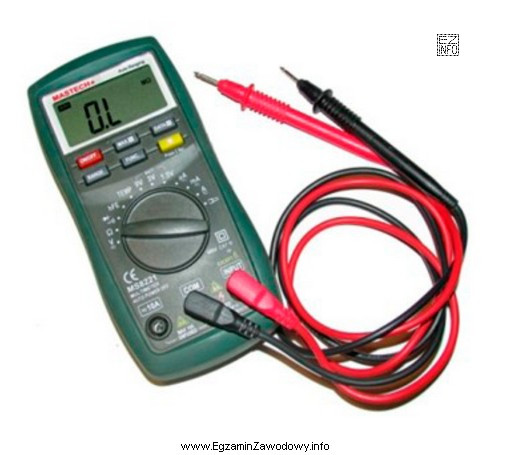

Urządzenie przedstawione na rysunku służy do
Ilustracja przedstawia multimetr cyfrowy, urządzenie używane do pomiaru różnych parametrów elektrycznych, takich jak
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Urządzenie serwisowe pokazane na rysunku służy do sprawdzenia napięć wyjściowych zasilacza komputerowego.
Dlatego poprawne jest "zmierzenia wartości napięcia dostarczanego przez zasilacz komputerowy." Pozostałe odpowiedzi dotyczą innych narzędzi: testera kabli, akcesoriów do porządkowania przewodów oraz karty/wyświetlacza kodów POST.

Pełne wyjaśnienie:

W serwisie komputerowym jednym z podstawowych kroków diagnostycznych jest sprawdzenie, czy zasilacz dostarcza prawidłowe napięcia. Do tego wykorzystuje się miernik (np. multimetr) albo dedykowany tester zasilacza. Taki przyrząd pozwala zweryfikować, czy na wyjściach zasilacza pojawiają się oczekiwane wartości oraz czy zasilanie jest stabilne. Z tego powodu odpowiedź "zmierzenia wartości napięcia dostarczanego przez zasilacz komputerowy" jest właściwa.

Dlaczego pozostałe propozycje nie pasują do opisu funkcji:

  • "sprawdzenia długości przewodów sieciowych" – długość kabli sieciowych weryfikuje się innymi metodami i narzędziami (np. testerem okablowania lub urządzeniami certyfikującymi), a nie przyrządem do pomiaru napięć zasilacza.
  • "organizacji przewodów wewnątrz jednostki centralnej" – porządkowanie przewodów wykonuje się elementami mechanicznymi (opaski, rzepy, prowadnice). To nie jest funkcja urządzenia pomiarowego.
  • "odczytania kodów POST z płyty głównej" – do kodów POST używa się diagnostycznych kart/wyświetlaczy POST lub narzędzi serwisowych komunikujących się z płytą główną. Jest to inny obszar diagnostyki niż pomiar napięć zasilacza.

Wskazówka egzaminacyjna: jeśli na urządzeniu widać wyświetlane wartości elektryczne lub złącza typowe dla zasilacza PC, najczęściej chodzi o diagnostykę zasilania. Gdy widoczne są złącza RJ-45/RJ-11 i diody par, zwykle dotyczy to testowania kabli. Rozróżnianie tych narzędzi jest kluczowe w kwalifikacji związanej z administracją i eksploatacją sprzętu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest napięcie zasilacza komputerowego i dlaczego się je mierzy?
Napięcie zasilacza to wartości podawane na liniach wyjściowych, które zasilają podzespoły komputera. Mierzy się je, aby potwierdzić poprawne działanie zasilacza i wykluczyć problemy z uruchamianiem, restartami lub niestabilnością. Pomiar jest podstawowym krokiem diagnostyki sprzętowej.
Jakim narzędziem w serwisie PC najczęściej mierzy się napięcie zasilacza?
Najczęściej używa się multimetru (miernika uniwersalnego) albo testera zasilacza ATX. Multimetr daje większą elastyczność pomiarów, a tester bywa szybszy w użyciu i od razu pokazuje wartości na liniach wyjściowych. Wybór zależy od procedury i wyposażenia stanowiska.
Dlaczego tester kabli sieciowych to nie to samo co urządzenie do pomiaru napięcia zasilacza?
Tester kabli sprawdza połączenia żył, kolejność par i ewentualne zwarcia/przerwy w przewodzie (zwykle RJ-45). Urządzenie do pomiaru napięcia służy do kontroli parametrów elektrycznych zasilania. To różne obszary: diagnostyka sieci okablowanej vs diagnostyka zasilania komputera.
Jak rozpoznać na zdjęciu urządzenie do testowania zasilacza komputerowego?
Najczęściej widać złącza typowe dla zasilaczy PC oraz elementy wskazujące pomiar/odczyt wartości (np. wyświetlacz lub oznaczenia linii). Takie urządzenie nie ma typowych złączy sieciowych RJ-45 do testowania skrętki. Na egzaminie warto szukać cech sugerujących pomiar parametrów elektrycznych.
Co to są kody POST i do czego służą w diagnostyce płyty głównej?
Kody POST to sygnały diagnostyczne generowane podczas testu uruchomieniowego płyty głównej. Pomagają ustalić, na jakim etapie startu wystąpił błąd. Do ich odczytu stosuje się odpowiednie narzędzia (np. karty/wyświetlacze POST), a nie mierniki napięcia zasilacza.
Kiedy pomiar napięć zasilacza jest pierwszym krokiem diagnostyki komputera?
Gdy komputer nie uruchamia się, samoczynnie się restartuje, zawiesza lub zachowuje się niestabilnie, weryfikacja zasilania jest jednym z pierwszych kroków. Pomiar pozwala szybko odróżnić problem z zasilaczem od usterek płyty głównej czy innych podzespołów, co skraca czas naprawy.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu narzędzi serwisowych na egzaminie?
Częsty błąd to ocenianie wyłącznie po kształcie urządzenia, bez zwrócenia uwagi na złącza i funkcję. Studenci mylą testery kabli, testery zasilacza i narzędzia do POST, bo wszystkie "diagnozują". Pomaga nawyk: najpierw identyfikacja złączy, potem dopasowanie do zadania.
Czy do organizacji przewodów w obudowie używa się urządzeń pomiarowych?
Nie. Organizacja przewodów to czynności mechaniczne i porządkowe: stosuje się opaski zaciskowe, rzepy, uchwyty i prowadzenie tras kablowych. Urządzenia pomiarowe służą do diagnostyki parametrów elektrycznych lub sygnałowych, a nie do fizycznego układania wiązek przewodów.
Jak przygotować się do pytań o zasilacz komputerowy na INF.2?
Warto powtórzyć budowę i rolę zasilacza, podstawowe pojęcia (napięcie, pomiar), typowe objawy awarii oraz narzędzia diagnostyczne spotykane w serwisie. Dobrą metodą jest praca ze zdjęciami narzędzi i opisywanie ich zastosowania jednym zdaniem, bez zagłębiania się w szczegóły modelu.
Dlaczego pytania o zdjęcia urządzeń bywają trudniejsze niż definicje?
Zdjęcia wymagają rozpoznania praktycznego: trzeba skojarzyć wygląd, złącza i przeznaczenie. Jeśli ilustracja jest mało czytelna, rośnie ryzyko pomyłki. Dlatego warto uczyć się nie tylko nazw, ale też cech charakterystycznych narzędzi (np. typów złączy i tego, co się nimi sprawdza).
info

To pytanie poprawnie rozwiązuje 60% zdających egzamin. średnie

Źródła:

  • Wikipedia (PL): "Multimetr" — https://pl.wikipedia.org/wiki/Multimetr (dostęp: 2026-03-02)
  • Wikipedia (EN): "Power supply unit (computer)" — https://en.wikipedia.org/wiki/Power_supply_unit_(computer) (dostęp: 2026-03-02)
  • Wikipedia (EN): "ATX" — https://en.wikipedia.org/wiki/ATX (dostęp: 2026-03-02)

Materiały:

  • Instrukcje obsługi multimetrów i testerów zasilaczy komputerowych (producenta konkretnego modelu)
  • Materiały szkolne z diagnostyki sprzętu komputerowego (zasilacz ATX, linie napięć)
  • Poradniki serwisowe dotyczące typowych usterek zasilania w PC
