KWALIFIKACJA TKO3 - CZERWIEC 2020

PYTANIE NR 29.
Urządzenie przedstawione na zdjęciu wykonuje

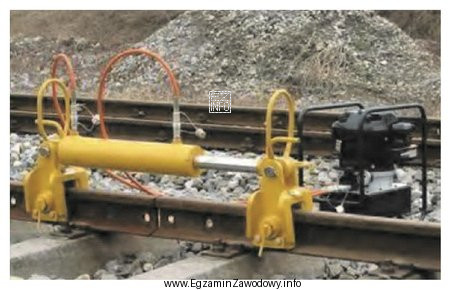

Ilustracja przedstawia urządzenie do nasuwania szyn, co jest związane z kwalifikacją zawodową technika dróg kolejowych i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Nasuwanie szyn" oznacza przesuwanie/wyciąganie szyn do pożądanego położenia w torze podczas robót torowych. Urządzenia do tego służące działają na szynę jako element nawierzchni, a nie na cały tor. "Szlifowanie szyn" dotyczy obróbki powierzchni tocznej, "nasuwanie toru" – przesuwu całej konstrukcji toru, a "dokręcanie złączek" – montażu połączeń.

Pełne wyjaśnienie:

W robotach związanych z budową i utrzymaniem dróg kolejowych rozróżnia się czynności wykonywane na szynach (pojedynczych elementach nawierzchni) oraz czynności dotyczące całego toru jako układu: szyny + podkłady + przytwierdzenia + podsypka (w zależności od konstrukcji).

Odpowiedź "nasuwanie szyn" odnosi się do operacji polegającej na przemieszczeniu szyn wzdłużnie do wymaganego położenia. W praktyce jest to istotne m.in. przy zabudowie długich odcinków szyn, korektach położenia, pracach przygotowawczych do spawania/łączenia lub organizacji toru bezstykowego. Kluczowe jest to, że obiektem działania jest szyna, a nie kompletna konstrukcja toru.

Odpowiedź "szlifowanie szyn" jest niepoprawna, ponieważ szlifowanie to proces obróbki (usuwanie nierówności, falistości, odnowa profilu) wykonywany szlifierkami. Takie urządzenia nie służą do przesuwu szyny, lecz do pracy na jej powierzchni.

Odpowiedź "nasuwanie toru" jest niepoprawna, bo dotyczy technologii, w której przesuwa się cały odcinek toru (np. z podkładami) jako konstrukcję. To inna operacja i wymaga innego sprzętu oraz organizacji pracy niż nasuwanie samych szyn.

Odpowiedź "dokręcanie złączek" jest niepoprawna, ponieważ dotyczy montażu elementów łączących/śrubowych w złączach szyn (lub elementów przytwierdzeń), zwykle realizowanego kluczami lub wkrętarkami/zakrętarkami. Jest to praca montażowa, a nie operacja transportowo-ustawieniowa.

Wskazówka egzaminacyjna: przy pytaniach "urządzenie na zdjęciu wykonuje…" warto najpierw ustalić, czy maszyna działa na geometrię/położenie elementu (przesuw, podnoszenie, podsypywanie), czy na jego powierzchnię (szlif, frez), czy na połączenia (śruby, złączki). To pomaga odróżnić podobne wizualnie narzędzia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Nasuwanie szyn to operacja przemieszczenia szyn wzdłużnie do wymaganego położenia podczas budowy lub utrzymania toru. Wykonuje się je, gdy trzeba dosunąć/ustawić szyny przed łączeniem, korektą położenia lub innymi pracami. Kluczowe: przesuwa się szyny, a nie cały tor.
Nasuwanie szyn dotyczy pojedynczych elementów (szyn) i sprzęt oddziałuje bezpośrednio na szynę. Nasuwanie toru oznacza przesunięcie całej konstrukcji toru (zwykle z podkładami). Na zdjęciach szukaj, czy urządzenie "chwyta" szynę, czy pracuje na większym zespole torowym.
Szlifowanie szyn to obróbka powierzchni tocznej: usuwa nierówności i kształtuje profil, wpływając na hałas i zużycie. Nasuwanie szyn zmienia położenie elementu wzdłużnie w torze, bez obróbki powierzchni. Na egzaminie odróżniaj procesy "obróbkowe" od "ustawieniowo-transportowych".
W ujęciu praktycznym "tor" to zespół elementów tworzących nawierzchnię kolejową: co najmniej szyny, podkłady i przytwierdzenia, zwykle także podsypka lub konstrukcja bezpodsypkowa. Dlatego "nasuwanie toru" sugeruje pracę na całym zespole, a nie na samej szynie.
Nasuwanie szyn wykonuje się wtedy, gdy trzeba ustawić ich położenie wzdłużne: np. dosunąć do złącza, przygotować do połączenia (spawania/łączenia), skorygować rozstaw w miejscu robót lub zorganizować odcinek do dalszych prac. Dobór metody zależy od technologii i sprzętu dostępnego na budowie.
Tak, bo oba zadania dotyczą szyn, ale mechanicznie są inne. Dokręcanie złączek to czynność montażowa na elementach śrubowych (narzędzia udarowe/klucze), a nasuwanie szyn to przesuw elementu na długości. Na zdjęciu zwracaj uwagę, czy widać mechanizm chwytający/przesuwający czy narzędzie do śrub.
Najczęstsze błędy to wybór po skojarzeniu z wyglądem bez analizy funkcji, mylenie procesu wykonywanego na powierzchni (szlif) z procesem ustawienia (nasuw), oraz nieuwzględnienie, czy praca dotyczy szyny czy całego toru. Pomaga szybkie porównanie: obiekt działania + efekt pracy.
Najlepiej uczyć się zestawami: nazwa urządzenia – funkcja – element, na którym pracuje – typowy efekt. Pomaga oglądanie zdjęć z opisami oraz praca z dokumentacjami (DTR) w pracowni. Na egzaminie skup się na funkcji roboczej, a nie na marce czy szczegółach konstrukcyjnych.
Bo pytanie jest rozpoznawcze: niejasny kadr, słaba widoczność mechanizmu roboczego lub brak kontekstu może powodować wieloznaczność. Jeżeli na fotografii nie widać, czy urządzenie chwyta szynę, obrabia jej powierzchnię czy pracuje na śrubach, rośnie ryzyko błędnej interpretacji mimo wiedzy ucznia.
Warto powtórzyć: łączenie szyn (złącza, przytwierdzenia), podstawowe prace utrzymaniowe na szynie (szlifowanie, korekty), oraz rozumienie różnicy między elementem (szyna) a zespołem (tor). To ułatwia szybkie rozróżnianie odpowiedzi w testach jednokrotnego wyboru.
info

To pytanie poprawnie rozwiązuje 57% zdających egzamin. średnie

Według specjalistów z branży: ""Nasuwanie szyn" oznacza przesuwanie/wyciąganie szyn do pożądanego położenia w torze podczas robót torowych."

Materiały:

  • Podręczniki i skrypty z zakresu utrzymania nawierzchni kolejowej (maszyny i technologie robót torowych)
  • Instrukcje producentów i DTR (dokumentacje techniczno-ruchowe) maszyn do robót torowych używanych w jednostce szkolącej
  • Materiały dydaktyczne szkół/CKZ dotyczące mechanizacji robót torowych oraz podstawowych procesów utrzymaniowych
