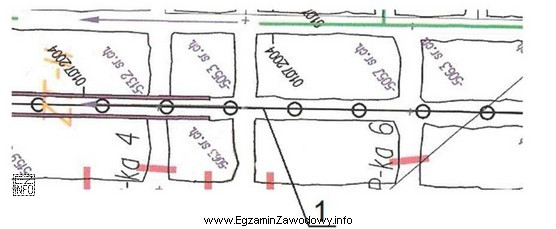

W dokumentacji górniczej (mapach i planach wyrobisk) stosuje się oznaczenia umowne, czyli symbole graficzne pozwalające szybko rozpoznać, jakie obiekty znajdują się w wyrobisku. Pytanie sprawdza umiejętność identyfikacji urządzenia oznaczonego na mapie symbolem wskazanym cyfrą 1.
Odpowiedź "Taśmociąg" jest właściwa, gdy symbol nr 1 odpowiada urządzeniu transportu ciągłego służącemu do przemieszczania urobku lub materiałów. Taśmociąg jest elementem wyposażenia transportowego, a nie instalacją przesyłową.
Dlaczego pozostałe propozycje są błędne w tym kontekście?
- "Rurociąg" dotyczy instalacji rurowej (np. wody, sprężonego powietrza, podsadzki). Na planach zwykle jest oznaczany symbolem typowym dla sieci/ciągów rurowych, a nie dla urządzeń transportowych.
- "Lutniociąg" odnosi się do instalacji wentylacyjnej (lutnie). Choć także może przebiegać liniowo w wyrobisku, jest to inna funkcja i inna konwencja symboli niż dla przenośników taśmowych.
- "Ziębiarka" to urządzenie chłodnicze stosowane w układach klimatyzacji/chłodzenia. Na mapach może być oznaczana jako urządzenie stacjonarne, a nie jako ciąg transportowy.
Wskazówka egzaminacyjna: gdy na rysunku występuje numerowany symbol, najpierw ustal, czy jest to urządzenie (np. transport) czy instalacja (rury/lutnie). To ogranicza ryzyko pomyłki wynikającej z podobieństwa "liniowych" obiektów na mapie.
