KWALIFIKACJA ELM6 - CZERWIEC 2021



PYTANIE NR 24.

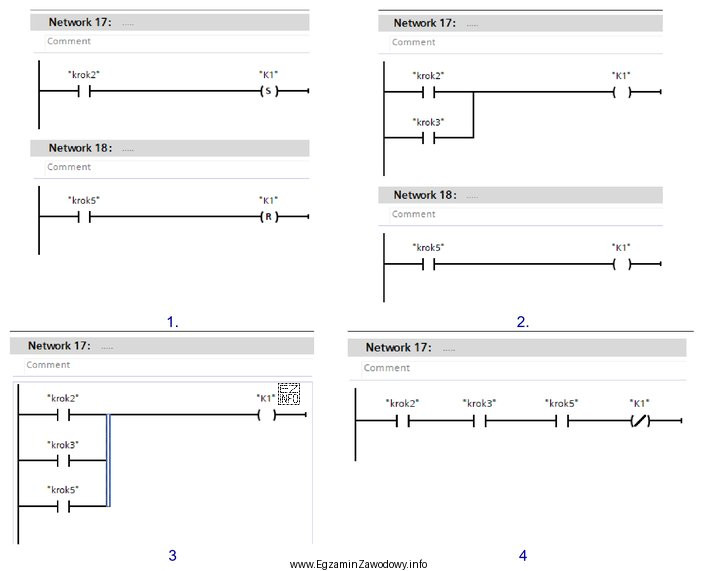

Urządzenie sterowane za pomocą PLC realizuje proces produkcyjny w 5 krokach. Stycznik K1 podłączony do wyjścia Q0.1 sterownika powinien być załączony tylko w krokach 2, 3 i 5. Który fragment programu prawidłowo realizuje sterowanie stycznikiem K1?
Urządzenie sterowane za pomocą PLC realizuje proces produkcyjny w 5
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując dostarczone schematy, odpowiedź numer 3 jest poprawna, ponieważ pokazuje, że stycznik K1 jest załączany w krokach 2, 3 i 5. Schemat w odpowiedzi 3 zawiera bloki logiczne, które są aktywne (prawda) tylko w wymienionych krokach, co odpowiada wymaganiom zadania. Pozostałe odpowiedzi nie spełniają tego kryterium, ponieważ aktywują K1 w różnych, nieodpowiednich kombinacjach kroków.
