PYTANIE NR 4.

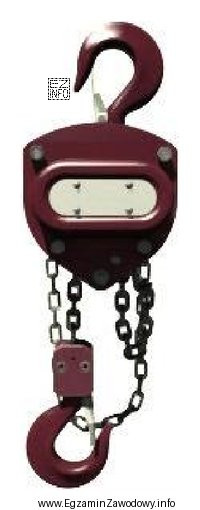

Które urządzenie transportowe przedstawiono na ilustracji?
Ilustracja przedstawia urządzenie transportowe, które jest cięgnikiem z łańcuchem ogniwowym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Cięgnik z łańcuchem ogniwowym rozpoznaje się po zastosowaniu łańcucha z widocznymi ogniwami (bez typowych przegubów sworzniowych) jako elementu cięgnowego. Odpowiedzi z "przenośnikiem" dotyczą urządzenia, które przenosi ładunek na trasie roboczej, a wariant "sworzniowy" odnosi się do innej konstrukcji łańcucha.

Pełne wyjaśnienie:

Rozróżnienie odpowiedzi opiera się na dwóch cechach: rodzaju urządzenia (cięgnik vs przenośnik) oraz rodzaju łańcucha (ogniwowy vs sworzniowy).

Odpowiedź "Cięgnik z łańcuchem ogniwowym." jest właściwa, gdy elementem roboczym jest cięgno w postaci łańcucha z klasycznymi ogniwami. Taki łańcuch jest zbudowany z kolejnych, powtarzalnych ogniw połączonych w sposób charakterystyczny dla łańcucha ogniwowego. Cięgnik (jako urządzenie transportowe) wykorzystuje cięgno do ciągnięcia elementów, wózków lub ładunku wzdłuż toru/prowadzenia.

Odpowiedź "Cięgnik z łańcuchem sworzniowym." jest błędna, gdyż łańcuch sworzniowy ma konstrukcję przegubową opartą o sworznie i tulejki/ogniwa wewnętrzne i zewnętrzne; jest to inna budowa niż w łańcuchu ogniwowym. Pomyłka często wynika z tego, że oba rodzaje łańcuchów są elementami cięgnowymi, ale mają inne cechy konstrukcyjne i zastosowania.

Odpowiedzi "Przenośnik z łańcuchem ogniwowym." oraz "Przenośnik z łańcuchem sworzniowym." są niepoprawne, jeśli przedstawione urządzenie nie tworzy typowego przenośnika (z torem przenoszenia ładunku realizowanym przez element nośny, zgarniaki, rynnę itp.), lecz pełni funkcję cięgnika. W przenośnikach łańcuchowych łańcuch jest częścią układu, który bezpośrednio realizuje przemieszczanie materiału/ładunku w strefie transportu.

Na egzaminie warto przyjąć schemat: najpierw ustal, czy obiekt jest cięgnikiem (ciągnie) czy przenośnikiem (przenosi na odcinku roboczym), a dopiero potem zidentyfikuj konstrukcję łańcucha (ogniwa vs przeguby sworzniowe).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Cięgnik to urządzenie transportowe, w którym podstawową rolę pełni cięgno (np. łańcuch), służące do ciągnięcia elementów lub ładunku wzdłuż wyznaczonej trasy. W praktyce spotyka się je m.in. w liniach produkcyjnych i magazynach, gdzie ważna jest powtarzalność ruchu.
Przenośnik łańcuchowy to urządzenie, w którym łańcuch współpracuje z elementem nośnym/roboczym (np. listwami, zabierakami, rynną), aby przemieszczać ładunek na odcinku transportu. Stosuje się go, gdy trzeba przenosić cięższe lub trudniejsze ładunki w sposób ciągły.
Łańcuch ogniwowy jest zbudowany z kolejnych ogniw o powtarzalnym kształcie. Łańcuch sworzniowy ma budowę przegubową (ogniwa wewnętrzne/zewnętrzne połączone sworzniami), typową dla napędów łańcuchowych. Różnice wpływają na wytrzymałość, współpracę z kołami i zastosowanie.
Najpierw szukaj odpowiedzi na pytanie: czy urządzenie ciągnie element (cięgnik), czy też posiada wyraźny odcinek roboczy, na którym ładunek jest przenoszony (przenośnik). Pomagają też elementy towarzyszące: prowadnice, rynna, zabieraki, sposób podparcia ładunku.
Pomyłka wynika z podobieństwa "łańcuchowego" wyglądu oraz zbyt pobieżnego oglądu detali. W łańcuchu sworzniowym kluczowe są przeguby (sworznie) i powtarzalny układ ogniw wewnętrznych/zewnętrznych, a w ogniwowym dominują jednolite ogniwa. Na egzaminie warto szukać detali połączeń.
Najczęściej są to: koła łańcuchowe, napęd (silnik i przekładnia), napinacze, prowadnice oraz osłony. W przenośnikach mogą dojść elementy robocze (zabieraki, listwy) i tor transportu ładunku. Znajomość tych elementów ułatwia identyfikację urządzenia na rysunku.
Łańcuch ogniwowy spotyka się tam, gdzie potrzebne jest proste i wytrzymałe cięgno do przeciągania lub podwieszania elementów oraz praca w trudniejszych warunkach. Dobór zależy od obciążenia, środowiska pracy i wymagań serwisowych. W praktyce ważna jest też odporność na zabrudzenia.
Nie zawsze są one jednoznacznie widoczne, zwłaszcza na uproszczonych rysunkach. Zwykle jednak przenośnik ma strefę roboczą, w której ładunek jest podparty lub prowadzony (np. na torze, rynnie, rolkach). Jeśli widać głównie cięgno i prowadzenie bez "toru ładunku", częściej wskazuje to na cięgnik.
Najczęstsze błędy to: wybór odpowiedzi po samym słowie "łańcuch" bez rozróżnienia typu, mylenie funkcji urządzenia (ciągnie vs przenosi), oraz ignorowanie szczegółów konstrukcyjnych. Pomaga strategia: najpierw typ urządzenia, potem typ łańcucha, na końcu weryfikacja z detalami.
Ucz się na zestawach zdjęć i schematów, porównując pary: cięgnik vs przenośnik oraz łańcuch ogniwowy vs sworzniowy. Warto stworzyć własną "ściągę cech": co jest elementem roboczym, jak wygląda połączenie ogniw, gdzie jest tor ładunku. Ćwicz też nazewnictwo, bo odpowiedzi bywają podobne.
info

To pytanie poprawnie rozwiązuje 52% zdających egzamin. trudne

Eksperci podkreślają: "Cięgnik z łańcuchem ogniwowym rozpoznaje się po zastosowaniu łańcucha z widocznymi ogniwami (bez typowych przegubów sworzniowych) jako elementu cięgnowego."
