PYTANIE NR 20.
Które urządzenie wykorzystywane do badania sieci światłowodowych przedstawione zostało na ilustracji?

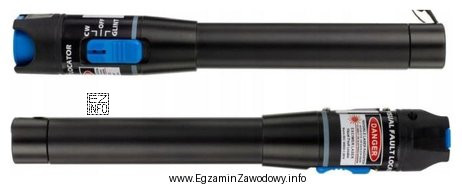

Ilustracja przedstawia dwa widoki urządzenia używanego do badania sieci światłowodowych, które jest źródłem światła
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Źródło światła widzialnego (VFL) służy do szybkiej kontroli ciągłości toru i lokalizacji prostych uszkodzeń: wprowadza do włókna czerwone światło, które bywa widoczne przy przerwie lub silnym zgięciu.
Miernik mocy mierzy poziom mocy, OTDR analizuje odbicia w światłowodzie, a TDR dotyczy głównie torów elektrycznych.

Pełne wyjaśnienie:

W diagnostyce sieci światłowodowych stosuje się kilka grup przyrządów, które łatwo pomylić, jeśli kojarzy się je wyłącznie z ogólnym hasłem "pomiary światłowodu". Na ilustracji rozpoznano źródło światła widzialnego (często nazywane VFL – visual fault locator). Jego zadaniem jest wprowadzenie do włókna światła z zakresu widzialnego (najczęściej czerwonego), aby:

  • szybko sprawdzić ciągłość toru (czy światło "przechodzi"),
  • ułatwić identyfikację właściwego włókna w wiązce,
  • wstępnie zlokalizować miejsce przerwy, silnego zgięcia lub uszkodzenia – światło może być widoczne w miejscu nieszczelności lub na końcu włókna.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Miernik mocy optycznej służy do pomiaru poziomu mocy optycznej (np. w dBm) na końcu toru. Sam w sobie nie jest "źródłem" światła widzialnego do wizualnego namierzania uszkodzeń, tylko przyrządem pomiarowym współpracującym ze stabilizowanym źródłem (laser/LED) lub nadajnikiem.
  • Reflektometr OTDR to bardziej złożony przyrząd: wysyła impulsy do włókna i analizuje rozproszenie wsteczne oraz odbicia, tworząc wykres zdarzeń w funkcji odległości. Służy do pomiaru długości, tłumienia, lokalizacji zdarzeń i jakości spawów – to inna metoda i inna klasa urządzeń.
  • Reflektometr TDR pracuje w dziedzinie elektrycznej (impulsowej) i dotyczy typowo kabli miedzianych/koncentrycznych oraz linii transmisyjnych, a nie pomiarów w torze optycznym.

Wskazówka egzaminacyjna: jeśli pytanie dotyczy prostego, "wizualnego" wykrywania problemu w światłowodzie, najczęściej chodzi o VFL/źródło światła widzialnego; jeśli o wykres i zdarzenia wzdłuż kabla – o OTDR; jeśli o poziom sygnału na końcu toru – o miernik mocy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest źródło światła widzialnego VFL w światłowodach?
VFL (źródło światła widzialnego) to proste narzędzie serwisowe, które wprowadza do włókna czerwone światło widzialne. Pozwala szybko sprawdzić ciągłość toru i wstępnie znaleźć miejsce przerwy lub silnego zgięcia, gdy światło "ucieka" na zewnątrz.
Jak odróżnić VFL od miernika mocy optycznej na egzaminie?
VFL jest "źródłem" – ma emitować światło do włókna w celach diagnostycznych. Miernik mocy jest "odbiornikiem" pomiarowym – służy do odczytu mocy/poziomu sygnału. Na egzaminie kluczowe jest skojarzenie funkcji: świecenie i lokalizacja uszkodzeń vs pomiar poziomu mocy.
Dlaczego OTDR nie jest tym samym co źródło światła widzialnego?
OTDR to reflektometr optyczny, który analizuje odbicia i rozproszenie wsteczne, tworząc ślad zdarzeń w funkcji odległości. To zaawansowana diagnostyka (tłumienie, zdarzenia, spawy). VFL nie tworzy wykresu – służy do szybkiej wizualnej kontroli ciągłości i prostego namierzania uszkodzeń.
Co mierzy miernik mocy optycznej w torze światłowodowym?
Miernik mocy optycznej mierzy poziom mocy docierającej do punktu pomiarowego (np. na końcu łącza). W praktyce pomaga ocenić, czy sygnał ma odpowiedni poziom, czy nie ma zbyt dużego tłumienia oraz czy nadajnik/odbiornik i złącza działają poprawnie.
Kiedy używa się VFL zamiast OTDR w serwisie światłowodu?
VFL stosuje się przy szybkich, prostych testach: sprawdzenie ciągłości, identyfikacja włókna, wstępne znalezienie przerwy w patchcordzie lub blisko dostępnego odcinka. OTDR wybiera się, gdy trzeba zmierzyć odległość do zdarzeń, wykonać analizę tłumienia i zlokalizować problemy w dłuższym torze.
Dlaczego reflektometr TDR nie jest typowym przyrządem do światłowodów?
TDR (Time Domain Reflectometer) jest metodą impulsową używaną głównie dla linii elektrycznych (np. kabli miedzianych). Światłowód wymaga metod optycznych, takich jak OTDR, a do prostych testów wizualnych używa się VFL. Dlatego TDR traktuje się jako narzędzie "miedziane", nie optyczne.
Jakie są typowe błędy przy rozpoznawaniu OTDR i VFL na zdjęciu?
Najczęstszy błąd to wybór OTDR "bo brzmi profesjonalnie" albo mylenie skrótów. Pomaga zapamiętać funkcję: VFL ma świecić światłem widzialnym i służy do szybkiej kontroli, a OTDR wykonuje pomiar zdarzeń wzdłuż toru i zwykle kojarzy się z analizą śladu pomiarowego.
Jak działa lokalizacja uszkodzenia światłowodu światłem widzialnym?
VFL wprowadza czerwone światło do włókna. Gdy włókno jest przerwane, mocno zgięte lub uszkodzone, część światła może wydostawać się na zewnątrz w miejscu problemu, co ułatwia jego znalezienie. To metoda orientacyjna, skuteczna zwłaszcza na krótkich odcinkach.
Czy VFL nadaje się do pomiaru tłumienia łącza światłowodowego?
Nie w sensie metrologicznym. VFL służy do testu ciągłości i wstępnej lokalizacji uszkodzeń, a nie do dokładnego pomiaru tłumienia. Do pomiaru tłumienia używa się zestawu źródło stabilizowane + miernik mocy albo reflektometru OTDR, zależnie od wymaganej dokładności i typu pomiaru.
Jak przygotować się do pytań o przyrządy pomiarowe światłowodów na INF.5?
Warto nauczyć się par: nazwa → funkcja → wynik. VFL: świeci i pomaga znaleźć przerwę; miernik mocy: podaje poziom mocy; OTDR: pokazuje zdarzenia wzdłuż toru; TDR: dotyczy kabli elektrycznych. Pomaga też ćwiczyć rozpoznawanie narzędzi po typowych zastosowaniach w instalacjach.
