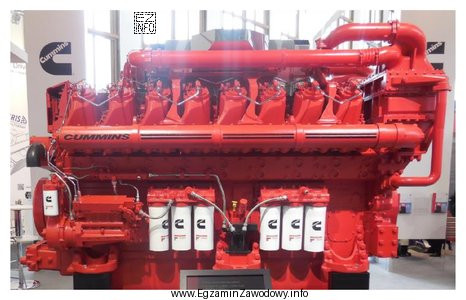

W układzie napędowym lokomotywy poszczególne urządzenia pełnią różne funkcje i zwykle mają charakterystyczną budowę, którą można rozpoznać na rysunku. Odpowiedź "Silnik spalinowy" jest poprawna, ponieważ to właśnie ten podzespół stanowi pierwotne źródło energii mechanicznej: zamienia energię chemiczną paliwa na pracę mechaniczną, która następnie jest przekazywana dalej (bezpośrednio do przeniesienia napędu lub do zespołu wytwarzającego energię elektryczną).
Dlaczego pozostałe odpowiedzi nie pasują do typowej identyfikacji na rysunku?
- "Prądnicę główną" rozpoznaje się zwykle jako maszynę elektryczną o bardziej "generatorowej" konstrukcji (korpus, łożyskowania, wyprowadzenia elektryczne). Jej rola to wytwarzanie energii elektrycznej, a nie bezpośrednie spalanie paliwa i praca tłoków/cylindrów.
- "Przekładnię mechaniczną" identyfikuje się raczej jako zespół obudów i kół zębatych (reduktor, przekładnia osiowa), często o innej geometrii niż silnik. Przekładnia nie ma cech typowych dla jednostki napędowej (brak "bloku" silnika i osprzętu spalania); służy do zmiany momentu i prędkości obrotowej.
- "Silnik elektryczny trakcyjny" jest maszyną elektryczną napędzającą zestawy kołowe (wózki). Na rysunkach bywa przedstawiany jako walcowy korpus silnika z mocowaniami i połączeniami elektrycznymi, zwykle mniejszy niż jednostka spalinowa i bez elementów typowych dla procesu spalania.
Wskazówka egzaminacyjna: przy pytaniach "co przedstawiono na rysunku?" najpierw określ funkcję elementu (źródło energii, konwersja na elektryczną, przeniesienie momentu, napęd osi), a dopiero potem dopasuj nazwę. To ogranicza pomyłki wynikające z podobieństwa kształtów maszyn.
