Pytanie dotyczy rozpoznania urządzenia na podstawie rysunku, czyli umiejętności praktycznej potrzebnej mechatronikowi podczas montażu i serwisu szaf sterowniczych.

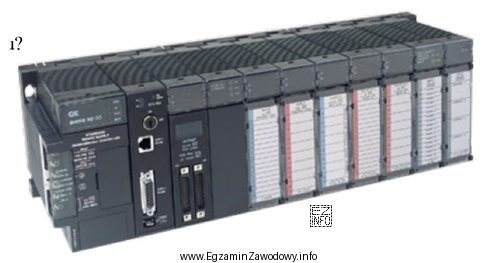

Odpowiedź "Modułowy sterownik PLC." jest właściwa, gdy na rysunku widać konstrukcję składającą się z kilku zestawionych segmentów: osobnej jednostki centralnej (CPU) oraz dołączanych obok modułów, najczęściej modułów wejść/wyjść. Taki układ umożliwia rozbudowę sterownika przez dokładanie kolejnych modułów dopasowanych do liczby sygnałów i wymaganych funkcji. Charakterystyczne są też powtarzalne "klocki" o podobnym formacie, często montowane na szynie DIN.
Dlaczego pozostałe odpowiedzi nie pasują:
- "Kompaktowy sterownik PLC." – kompaktowe PLC integrują CPU oraz określoną liczbę wejść/wyjść w jednej obudowie. Mogą mieć możliwość ograniczonej rozbudowy, ale zasadniczo nie wyglądają jak zestaw wielu równorzędnych segmentów tworzących jedną całość.
- "Przetwornica DC/DC." – jej funkcją jest zmiana parametrów zasilania (konwersja napięcia/prądu stałego). Zwykle jest opisywana parametrami mocy i napięć, ma zaciski zasilania wej./wyj. i nie prezentuje typowej struktury CPU + moduły I/O charakterystycznej dla PLC.
- "Regulator PID." – PID to przede wszystkim sposób realizacji regulacji (algorytm). W praktyce może być funkcją w PLC, falowniku lub regulatorze procesowym, ale jako samodzielne urządzenie nie przypomina typowego sterownika PLC z modułami rozszerzeń I/O.
Wskazówka egzaminacyjna: szukaj na rysunku cech konstrukcyjnych (segmentowość, możliwość rozbudowy, powtarzalne moduły, układ na DIN), a dopiero potem dopasuj nazwę urządzenia. To zmniejsza ryzyko pomyłki z urządzeniami zasilającymi lub elementami wykonawczymi.
