Oznaczenia styków przycisków odnoszą się do stanu spoczynkowego (gdy przycisk nie jest wciśnięty):
- NC (normalnie zamknięty) – w spoczynku przewodzi (ma ciągłość), a po wciśnięciu rozłącza.
- NO (normalnie otwarty) – w spoczynku nie przewodzi (przerwa), a po wciśnięciu zwiera.

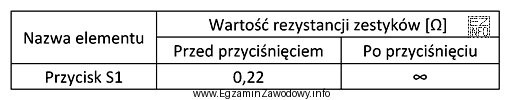

W diagnostyce miernikiem (pomiar rezystancji lub test ciągłości) "styk sprawny" rozpoznaje się po tym, że:
- w stanie zwarcia rezystancja jest bardzo mała (w praktyce bliska 0 Ω),
- w stanie rozwarcia pojawia się przerwa (często wskazanie OL/∞ albo bardzo duża rezystancja).
Odpowiedź "sprawny NC." jest właściwa wtedy, gdy wyniki pomiarów pokazują ciągłość w spoczynku i przerwę po zadziałaniu. To dokładnie odpowiada definicji NC oraz potwierdza, że styk faktycznie przełącza się między dwoma stanami.
Dlaczego pozostałe odpowiedzi są błędne w takim przypadku?
- "sprawny NO." wymagałby odwrotnej logiki: przerwa w spoczynku i zwarcie po wciśnięciu.
- "niesprawny NO." sugeruje, że po wciśnięciu nadal nie uzyskuje się zwarcia (albo rezystancja jest nieprawidłowo wysoka), co nie pasuje do poprawnego przełączania między zwarciem a przerwą.
- "niesprawny NC." oznaczałby brak ciągłości w spoczynku lub brak rozłączenia po wciśnięciu (styk "klejący" albo uszkodzony), czyli pomiary nie zmieniałyby się zgodnie z oczekiwaniami.
W praktyce pomiary rezystancji styków wykonuje się przy odłączonym zasilaniu badanego obwodu, aby nie uszkodzić miernika i nie zafałszować wskazań elementami równoległymi (np. lampkami, cewkami, modułami wejść PLC).
