KWALIFIKACJA ELM5 - STYCZEŃ 2017

PYTANIE NR 23.

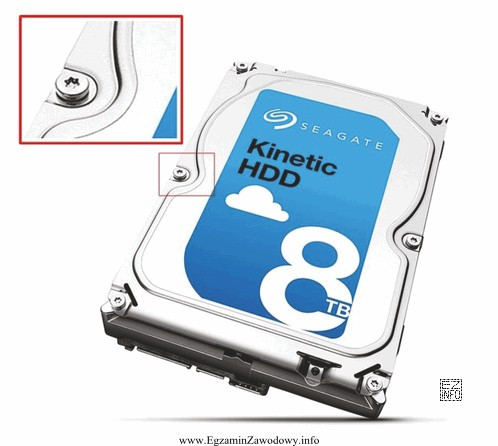

W celu odkręcenia śrub mocujących obudowę urządzenia pokazanego na rysunku należy użyć wkrętaka:
Ilustracja przedstawia dysk twardy marki Seagate o pojemności 8 TB, oznaczony jako 'Kinetic HDD'.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wkrętak Torx stosuje się do śrub z charakterystycznym gniazdem w kształcie sześcioramiennej "gwiazdki". Dobór właściwego profilu jest kluczowy, bo użycie płaskiego, krzyżakowego lub imbusowego często powoduje ześlizgiwanie się narzędzia i niszczenie gniazda śruby, utrudniając dalszy demontaż.

Pełne wyjaśnienie:

Poprawnym wyborem jest wkrętak typu Torx, ponieważ śruby z gniazdem Torx mają charakterystyczny kształt gwiazdy (wielowypust), który zapewnia dobre przenoszenie momentu i ogranicza "wyślizgiwanie się" końcówki z gniazda.

W praktyce serwisu elektroniki (demontaż obudów, ekranów, uchwytów, modułów) Torx jest bardzo częsty, ponieważ zmniejsza ryzyko uszkodzenia łba śruby przy wielokrotnym odkręcaniu.

  • "płaskiego" – pasuje tylko do nacięcia prostego; w śrubie Torx nie zapewni styku na odpowiedniej powierzchni, łatwo ześlizgnie się i może zniszczyć krawędzie gniazda.
  • "imbusowego" – dotyczy gniazda sześciokątnego (HEX). To inny profil niż Torx; próba użycia imbusu zwykle kończy się zniszczeniem gniazda lub klucza.
  • "krzyżakowego" – przeznaczony dla gniazd krzyżowych (np. Phillips/Pozi). W Torx nie uzyska prawidłowego zazębienia, a nacisk będzie punktowy, co sprzyja wyrobieniu gniazda.

Wskazówka egzaminacyjna: w zadaniach z rysunkiem warto szukać cechy rozpoznawczej: Torx to "gwiazdka", imbus to "sześciokąt", krzyżak to "krzyż", a płaski to "pojedyncza szczelina".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wkrętak Torx służy do śrub z gniazdem w kształcie wieloramiennej "gwiazdy". Daje dobre przeniesienie momentu i mniejsze ryzyko ześlizgu niż krzyżak, dlatego często występuje w obudowach urządzeń elektronicznych i mechanizmach wymagających pewnego dokręcania.
Rozpoznasz ją po gnieździe przypominającym regularną gwiazdkę (wielowypust). To nie jest krzyż ani sześciokąt. Na rysunkach technicznych zwykle widać "płatki" gwiazdy, które odróżniają Torx od gniazda imbusowego (HEX).
Krzyżak nie zazębia się prawidłowo z gniazdem Torx, więc styka się tylko punktowo. Powoduje to ześlizg narzędzia, wyrobienie krawędzi gniazda i ryzyko uszkodzenia obudowy. W serwisie elektroniki prowadzi to do trudnego demontażu i strat czasu.
Nie. Imbus (HEX) ma gniazdo sześciokątne, a Torx ma gniazdo w kształcie gwiazdki. Narzędzia nie są zamienne: użycie imbusu w Torx zwykle kończy się zniszczeniem gniazda śruby albo uszkodzeniem końcówki narzędzia.
Najczęstsze błędy to wybór "domyślnego" krzyżaka bez sprawdzenia profilu, użycie zbyt małego/dużego rozmiaru końcówki oraz praca pod kątem. Skutkiem jest wyrobienie gniazda śruby. Warto najpierw dokładnie obejrzeć łeb śruby i dopasować rozmiar.
Rozmiar dobiera się tak, aby końcówka wchodziła w gniazdo bez luzu i bez wymuszania. Jeśli jest luz, łatwo o poślizg i uszkodzenie gniazda; jeśli wciskasz na siłę, możesz ukruszyć końcówkę. W serwisie pomaga zestaw bitów Torx w kilku rozmiarach.
Torx często występuje w laptopach, konsolach, zasilaczach, sprzęcie RTV oraz urządzeniach, gdzie producent chce ograniczyć przypadkowe rozkręcanie i poprawić niezawodność połączeń. W praktyce serwisowej warto mieć pod ręką komplet wkrętaków i bitów Torx.
Tak, spotyka się warianty zabezpieczające, w których w gnieździe jest dodatkowy bolec. Wtedy potrzebujesz końcówki z otworem (tzw. Torx security). Zwykły Torx nie wejdzie do gniazda. Na egzaminie warto zwrócić uwagę, czy na rysunku widać bolec.
Pracuj dobranym narzędziem, dociskaj osiowo i nie szarp. Dobrą praktyką jest odłączenie zasilania, rozładowanie ładunków elektrostatycznych (ESD) i odkładanie śrub w uporządkowany sposób. To zmniejsza ryzyko uszkodzeń mechanicznych i pomyłek montażowych.
Ćwicz rozpoznawanie profili śrub i narzędzi na zdjęciach oraz na realnych elementach: płaski, krzyżak, imbus, Torx. Ucz się też zasad doboru rozmiaru końcówki i typowych konsekwencji złego doboru (poślizg, wyrobienie gniazda). To często pojawia się w zadaniach praktycznych.
info

Około 58% zdających odpowiada poprawnie na to pytanie. średnie

Według specjalistów z branży: "Wkrętak Torx stosuje się do śrub z charakterystycznym gniazdem w kształcie sześcioramiennej "gwiazdki"."

Źródła:

  • Wikipedia: Torx — https://pl.wikipedia.org/wiki/Torx (dostęp: 2026-03-02)
  • Wiha: informacje o wkrętakach/bitach TORX — https://www.wiha.com/pl/pl/narzedzia/bity/torx/ (dostęp: 2026-03-02)
  • Wera: profil TORX i bity/wkrętaki — https://www-de.wera.de/pl/ (sekcja produkty TORX; dostęp: 2026-03-02)

Materiały:

  • Katalogi i instrukcje producentów narzędzi (np. opisy profili Torx/Phillips/Pozi)
  • Materiały dydaktyczne z pracowni montażu i serwisu urządzeń elektronicznych (narzędzia ręczne)
  • Ćwiczenia praktyczne: identyfikacja śrub i dobór wkrętaków na rzeczywistych elementach
