KWALIFIKACJA ELE2 - STYCZEŃ 2025



PYTANIE NR 25.

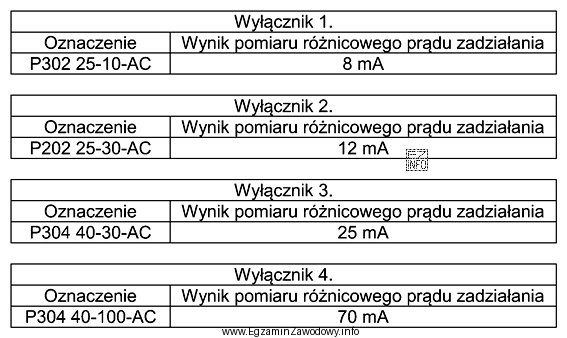

W celu sprawdzenia poprawności działania wyłączników różnicowoprądowych zmierzono ich różnicowe prądy zadziałania. Który z wyłączników nie spełnia warunku sprawności pod względem rzeczywistego prądu zadziałania (0,5 ÷ 1,0) IΔN?
W celu sprawdzenia poprawności działania wyłączników
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby sprawdzić poprawność działania wyłączników różnicowoprądowych, należy porównać zmierzone różnicowe prądy zadziałania z zakresem 0,5 ÷ 1,0 wartości znamionowej IΔN. Dla wyłącznika 2. oznaczenie wskazuje na prąd znamionowy 30 mA. Dopuszczalny zakres prądu zadziałania wynosi 0,5 × 30 mA = 15 mA (minimalna wartość) do 1,0 × 30 mA = 30 mA (maksymalna wartość). Zmierzone 12 mA nie mieści się w tym zakresie. Zatem wyłącznik 2. nie spełnia wymagań poprawności działania.
