KWALIFIKACJA ELM3 - CZERWIEC 2024


PYTANIE NR 31.

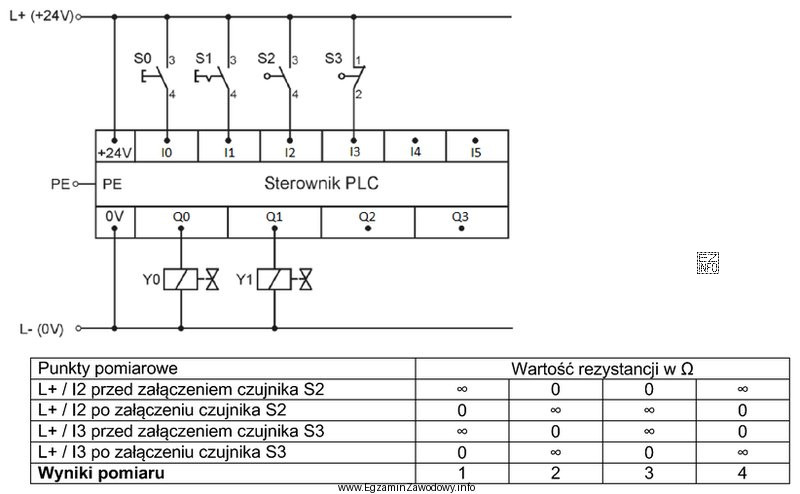

W celu sprawdzenia zgodności montażu czujników S2 i S3 ze schematem układu sterowania, przedstawionym na rysunku, wykonano pomiary rezystancji pomiędzy punktami wskazanymi w tabeli. Które wyniki potwierdzają poprawność wykonanego montażu?
W celu sprawdzenia zgodności montażu czujników S2
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie schematu układu sterowania oraz tabeli wyników pomiarów rezystancji, poprawność montażu czujników S2 i S3 można potwierdzić, jeśli wyniki pomiarów są zgodne z oczekiwanymi wartościami rezystancji. Wynik 4 jest poprawny, ponieważ spełnia wszystkie warunki: przed załączeniem czujników S2 i S3 rezystancja wynosi ∞, a po ich załączeniu rezystancja wynosi 0 Ω. To potwierdza, że montaż czujników został wykonany zgodnie ze schematem.
