KWALIFIKACJA ELE2 - CZERWIEC 2016



PYTANIE NR 37.

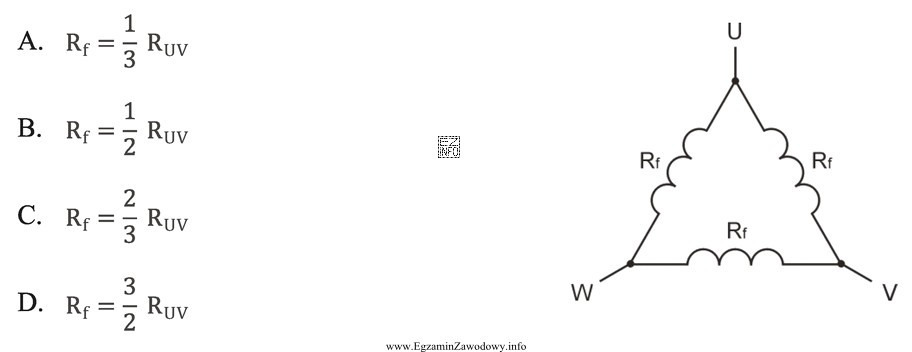

W celu wyznaczenia wartości rezystancji jednej fazy uzwojenia stojana silnika trójfazowego skojarzonego w trójkąt należy zmierzyć rezystancję między dwoma dowolnymi zaciskami, np. Ruv, a następnie, zakładając pełną symetrię uzwojeń, obliczyć wartość rezystancji Rf z zależności
W celu wyznaczenia wartości rezystancji jednej fazy uzwojenia stojana
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie trójkąta, rezystancja między dwoma zaciskami (np. Ruv) jest sumą dwóch rezystancji fazowych (Rf) połączonych szeregowo. Zatem Ruv = 2Rf. Aby obliczyć wartość rezystancji jednej fazy, należy podzielić zmierzoną rezystancję przez 2: Rf = Ruv / 2. Jednakże, w pytaniu jest mowa o pełnej symetrii uzwojeń, co oznacza, że każda z trzech rezystancji fazowych jest równa. W związku z tym, poprawna odpowiedź to: Rf = (3/2)Ruv.
