W robocie dąży się do małego momentu bezwładności elementów ruchomych, szczególnie w przegubach, bo ułatwia to szybkie przyspieszanie i hamowanie oraz poprawia dynamikę i dokładność ruchu. Jednym z rozwiązań stosowanych w robotyce jest przekładnia falowa (harmonic drive), która łączy duże przełożenie z kompaktową i lekką konstrukcją.

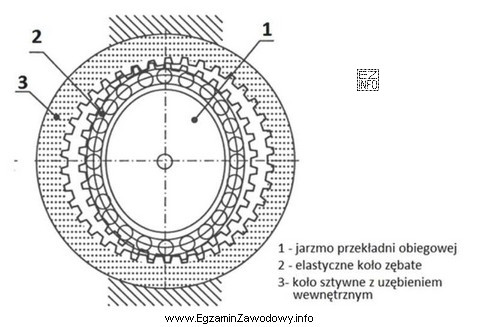

Rozpoznanie przekładni falowej opiera się na jej typowej budowie z trzech części:
- generator fali (jarzmo) – element o kształcie eliptycznym, zwykle z łożyskowaniem, który wymusza odkształcenie,
- elastyczne koło zębate – cienkościenny, sprężysty pierścień z uzębieniem, który przyjmuje kształt zbliżony do elipsy,
- sztywne koło z uzębieniem wewnętrznym – zewnętrzny pierścień, z którym elastyczne koło zazębia się zwykle w dwóch przeciwległych strefach.
Kluczową cechą diagnostyczną jest to, że elastyczne koło jest deformowane i zazębia się ze sztywnym kołem w dwóch miejscach; obrót generatora powoduje "wędrowanie" stref zazębienia i w efekcie powolny obrót elementu wyjściowego. Taki mechanizm daje minimalny luz, wysoką precyzję pozycjonowania oraz korzystny stosunek masy do przenoszonego momentu, co przekłada się na niski moment bezwładności całego ramienia.
Odpowiedź "cierna" jest nieprawidłowa, bo przekładnie cierne przenoszą napęd głównie przez tarcie (rolki/tarcze), a nie przez współpracujące uzębienie i nie mają charakterystycznego układu elastycznego koła oraz sztywnego koła z uzębieniem wewnętrznym.
Odpowiedź "hipoidalna" jest nieprawidłowa, ponieważ przekładnia hipoidalna to odmiana przekładni stożkowej z osiami przesuniętymi (skośnymi) i nie jest to układ współosiowy z elastycznym kołem deformowanym eliptycznie.
Odpowiedź "ślimakowa" także nie pasuje: przekładnia ślimakowa ma ślimak i koło ślimakowe, inną geometrię zazębienia oraz typowo inne właściwości (często większy luz i specyficzna odwracalność), a nie zespół generatora fali i elastycznego koła.
Na egzaminie warto zapamiętać skojarzenie: falowa = elastyczne koło + elipsa/generator fali + zazębienie w dwóch punktach.
