KWALIFIKACJA ELM6 - STYCZEŃ 2021 (test 2)



PYTANIE NR 34.

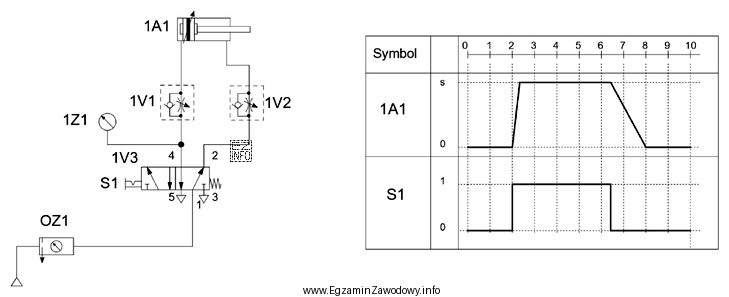

W czasie uruchamiania układu pneumatycznego stwierdzono niezgodność jego działania z przedstawionymi założeniami: czas wysuwu i wsuwu tłoczyska siłownika powinien wynosić ok. 1,5 sekundy. Diagram czasowy obrazuje pracę układu przed usunięciem usterki. W jaki sposób należy usunąć usterkę?
W czasie uruchamiania układu pneumatycznego stwierdzono niezgodność jego dział
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zawór 1V2 odpowiada za regulację prędkości wsuwu tłoczyska siłownika, co jest widoczne na schemacie układu pneumatycznego. Nieprawidłowa prędkość wsuwu i wysuwu tłoczyska wskazuje na problem z dławieniem tego zaworu. Regulacja dławienia zaworu 1V2 pozwoli na dostosowanie przepływu powietrza, co skutkować będzie osiągnięciem pożądanego czasu wsuwu i wysuwu tłoczyska, zgodnie z założeniami projektowymi.
