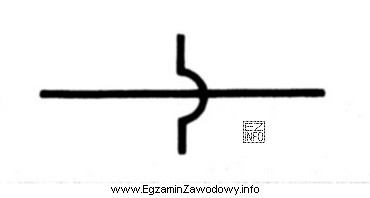

Pytanie dotyczy interpretacji symbolu graficznego w dokumentacji projektowej instalacji gazowej. W praktyce projektowej odczytanie, czy przewody są połączone, czy tylko krzyżują się, ma kluczowe znaczenie dla wykonawstwa: błędna interpretacja może prowadzić do wykonania nieplanowanego węzła albo do braku wymaganego połączenia.
Odpowiedź "skrzyżowanie przewodów" jest właściwa, gdy symbol przedstawia przecięcie tras na rysunku bez cech węzła połączeniowego. Skrzyżowanie na rysunku oznacza zwykle, że przewody przechodzą na różnych poziomach lub w różnych płaszczyznach (np. jeden nad drugim) i nie ma między nimi ciągłości.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym ujęciu:
- "połączenie przewodów" oznacza celowe złączenie instalacji (węzeł), gdzie występuje ciągłość medium/instalacji. Na rysunkach jest to zazwyczaj pokazane wyraźnym zaznaczeniem węzła lub innym znakiem połączenia.
- "rozgałęzienie przewodów" dotyczy miejsca, w którym od przewodu głównego odchodzi odgałęzienie (trójnik, odejście). Graficznie sugeruje zmianę topologii sieci, a nie samo przecięcie dwóch niezależnych tras.
- "przewód wolno leżący" opisuje sposób ułożenia/posadowienia przewodu, a nie relację geometryczną dwóch przewodów względem siebie na schemacie trasy.
Wskazówka egzaminacyjna: jeśli na rysunku występuje legenda, zawsze najpierw potwierdź znaczenie symbolu w legendzie danego projektu. W różnych opracowaniach mogą pojawiać się warianty oznaczeń, więc opieranie się wyłącznie na pamięci bywa ryzykowne.
