Pytanie dotyczy oznaczeń graficznych stosowanych w dokumentacji projektowej. Na rysunkach technicznych (np. instalacji centralnego ogrzewania) urządzenia, takie jak kotły, przedstawia się nie realistycznym rysunkiem, lecz znormalizowanym symbolem. Dzięki temu projekt jest czytelny w różnych skalach i pozwala szybko zidentyfikować elementy instalacji.
W praktyce rozpoznanie typu kotła wykonuje się przez:
- odczytanie symbolu na rysunku,
- porównanie go z legendą rysunku (jeżeli jest podana),
- stosowanie konwencji wynikającej z norm rysunkowych, które opisują, jakimi znakami oznacza się urządzenia.
W materiałach egzaminacyjnych często przywołuje się konwencje historycznie stosowane w Polsce (w tym rozwiązania opisywane w normie PN-B-01400:1984). W takich zestawach symboli różne wypełnienia/linie wewnątrz kwadratu odróżniają źródło ciepła (np. inne dla paliwa stałego, inne dla gazu, inne dla energii elektrycznej czy paliwa ciekłego). Dlatego samo "podobieństwo" do płomienia lub skojarzenia potoczne mogą prowadzić do błędu.

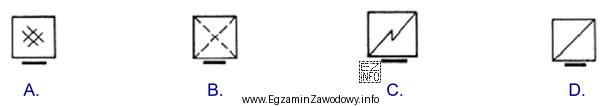

Odpowiedzi błędne zwykle reprezentują inne typy źródeł ciepła: znak z kratką bywa kojarzony ze spalaniem na ruszcie (paliwo stałe), znak z zygzakiem sugeruje energię elektryczną, a znak z pojedynczą linią przekątną może być mylony z innym medium/rodzajem kotła. Kluczowe jest trzymanie się jednej, konkretnej konwencji symboli obowiązującej w zadaniu, a nie mieszanie oznaczeń z różnych opracowań.
Wskazówka egzaminacyjna: jeśli w zadaniu jest rysunek z czterema symbolami, potraktuj je jak "tablicę znaków". Najpierw rozpoznaj te najbardziej charakterystyczne (np. zygzak = skojarzenie z prądem), a dopiero potem przypisz pozostałe, zawsze w oparciu o przyjętą konwencję rysunkową i legendę.
