KWALIFIKACJA ELM4 - CZERWIEC 2021



PYTANIE NR 24.

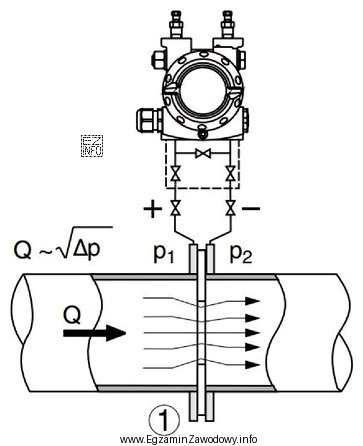

W dokumentacji technicznej przetwornika różnicy ciśnień, zobrazowano jeden z jego wariantów pracy w instalacji automatyki. Rysunek przetwornika przedstawia układ do bezpośredniego pomiaru
W dokumentacji technicznej przetwornika różnicy ciśnień, zobrazowano jeden
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym rysunku widzimy przetwornik różnicy ciśnień zastosowany w układzie pomiarowym. Symbol Δp wskazuje na pomiar różnicy ciśnień, co jest typowo stosowane do określania strumienia objętościowego cieczy w przewodzie. Różnica ciśnień (P1 - P2) generowana przez przepływ cieczy przez zwężkę (tutaj symbolizowaną przez strzałki wskazujące na zwężenie przekroju rury) pozwala na określenie strumienia Q, co jest zgodne z zasadą działania przepływomierza różnicowego.
