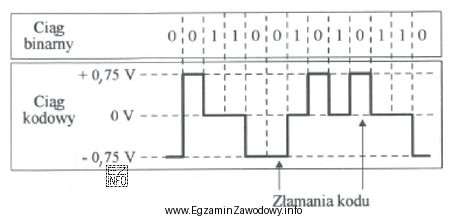

Kod liniowy identyfikuje się po tym, jak przebieg zmienia poziomy w czasie oraz czy informacja jest niesiona przez polaryzację impulsów, obecność poziomu zerowego, czy przez wymuszone przejścia wewnątrz okresu bitowego.
"Zmodyfikowany AMI" należy do rodziny kodów bipolarnych. W kodzie bipolarnym impulsy reprezentujące określony stan (zwykle "1") mają naprzemienną polaryzację dodatnią i ujemną, co ogranicza składową stałą i ułatwia transmisję przez tory o sprzęganiu transformatorowym. Odmiana "zmodyfikowana" oznacza, że wprowadzono dodatkową regułę (modyfikację) w celu poprawy własności synchronizacyjnych lub eliminacji długich ciągów bez przejść.
Dlaczego pozostałe propozycje nie pasują do takiego rysunku?
- "Manchester" ma cechę definicyjną: w każdym bicie występuje przejście w połowie czasu bitu (zmiana poziomu), dzięki czemu odbiornik łatwo odzyskuje zegar. Jeśli rysunek nie pokazuje obowiązkowego przejścia w środku każdego bitu, nie jest to Manchester.
- "Różnicowy Manchester" również zapewnia przejście w połowie bitu, a informacja jest kodowana różnicowo (obecność/brak przejścia na początku bitu). Jeżeli przebieg nie ma tej stałej "połówkowej" zmiany, to nie jest kod różnicowy Manchester.
- "AMI" (niemodyfikowany) jest kodem bipolarnym, ale bez dodatkowych reguł poprawiających zachowanie przy długich sekwencjach określonych stanów. Jeżeli na rysunku widać charakterystyczne zachowanie wskazujące na dodatkową regułę (np. wstawienia/zmiany przy określonych ciągach), właściwsze jest rozpoznanie odmiany zmodyfikowanej.
Na egzaminie warto ćwiczyć schemat: najpierw sprawdź, czy każdy bit ma przejście w połowie (Manchesterowe), a jeśli nie – oceń, czy sygnał jest bipolarny (impulsy dodatnie/ujemne) i czy widać reguły "modyfikujące" klasyczne AMI.
