W dokumentacji spotyka się zapis z literą R jako separatorem dziesiętnym dla rezystancji. Dlatego 4R7 należy czytać jako 4,7 Ω (a nie 47 Ω).

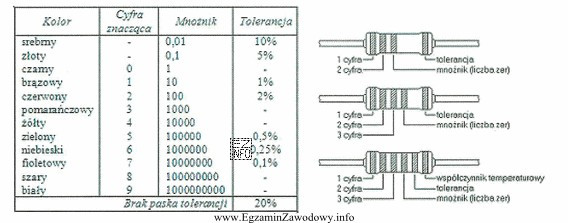

W typowym rezystorze 4‑paskowym paski oznaczają kolejno:
- 1. pasek – pierwsza cyfra znacząca,
- 2. pasek – druga cyfra znacząca,
- 3. pasek – mnożnik (potęga dziesięciu),
- 4. pasek – tolerancja.
Dla wartości 4,7 Ω cyfry znaczące to 4 i 7. W kodzie barwnym odpowiada to barwom żółty (4) oraz fioletowy (7). Pozostaje dobrać taki mnożnik, aby z liczby 47 uzyskać 4,7: potrzebujemy 47 × 0,1 = 4,7. Mnożnik ×0,1 odpowiada barwie złotej. Tolerancja 10% odpowiada barwie srebrnej. To daje sekwencję: żółty, fioletowy, złoty, srebrny.
Pozostałe odpowiedzi są błędne, bo:
- "żółty, fioletowy, czarny, złoty" daje 47 × 1 = 47 Ω (czarny mnożnik) i inną tolerancję.
- "żółty, fioletowy, srebrny, złoty" używa srebrnego jako mnożnika ×0,01, co prowadzi do 0,47 Ω.
- "żółty, fioletowy, brązowy, srebrny" daje 47 × 10 = 470 Ω (brązowy mnożnik) mimo poprawnej tolerancji.
W praktyce warsztatowej, gdy element jest zwęglony po zwarciu, dobór zamiennika opiera się na dokumentacji (wartość i tolerancja), a po montażu warto wykonać kontrolny pomiar omomierzem oraz sprawdzić, czy nie ma uszkodzeń wtórnych w obwodzie.
