KWALIFIKACJA ELM4 - STYCZEŃ 2021

PYTANIE NR 15.
W dokumentacji techniczno-ruchowej producent umieścił charakterystykę trwałości łączeniowej w funkcji prądu obciążenia przekaźnika czasowego. Wynika z niej, że

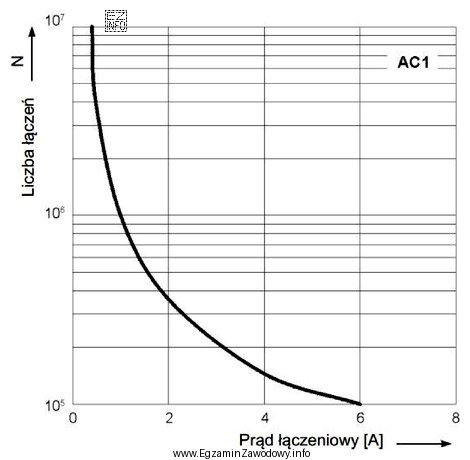

Ilustracja przedstawia wykres charakterystyki trwałości łączeniowej przekaźnika czasowego w funkcji prądu łączeniowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Trwałość łączeniowa to liczba cykli łączeniowych możliwych do wykonania przy danym prądzie obciążenia, odczytywana z charakterystyki w DTR. Z wykresu wynika, że przy ok. 3 A producent przewiduje ok. 200 000 łączeń. Stwierdzenia o wzroście trwałości wraz z prądem są sprzeczne z typową charakterystyką zużycia styków.

Pełne wyjaśnienie:

Trwałość łączeniowa (elektryczna) przekaźnika to liczba poprawnych cykli załączeń/wyłączeń, jaką mogą wykonać styki przy określonych warunkach obciążenia. W dokumentacji (DTR/datasheet) producenci podają ją zwykle jako wykres lub tabelę zależności liczby łączeń od prądu obciążenia.

W tym typie charakterystyk kluczowe jest poprawne odczytanie punktu pracy: wybiera się na osi prądu wartość około 3 A i sprawdza odpowiadającą jej wartość na osi liczby łączeń. Z podanej charakterystyki wynika, że dla ok. 3 A liczba łączeń jest na poziomie około 200 000, więc to stwierdzenie jest zgodne z dokumentacją.

Pozostałe odpowiedzi są niepoprawne z następujących powodów:

  • Teza, że "im większy prąd, tym większa liczba łączeń", jest niezgodna z praktyką eksploatacyjną styków: wzrost prądu zwykle zwiększa energię wydzielaną na styku i sprzyja powstawaniu łuku, co przyspiesza zużycie i zmniejsza trwałość elektryczną.
  • Stwierdzenie o "wykładniczym wzroście" trwałości wraz z prądem jest nielogiczne w kontekście styków łączeniowych i nie wynika z typowego kształtu takich wykresów; zależność jest zwykle malejąca (często nieliniowo), a nie rosnąca.
  • Teza, że przy ok. 6 A liczba łączeń jest "bliska 0", jest zbyt skrajna: nawet gdy trwałość znacząco spada przy większym prądzie, dokumentacje zwykle nie sugerują natychmiastowego spadku do zera, tylko konkretną, nadal dodatnią liczbę cykli w danym zakresie obciążeń (dokładna wartość zależy od wykresu).

Wskazówka egzaminacyjna: zawsze sprawdź, czy odczytujesz właściwą oś (czasem liczba łączeń jest w skali logarytmicznej) oraz czy prąd dotyczy AC/DC i jakiej kategorii obciążenia, bo to silnie wpływa na trwałość.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Trwałość łączeniowa (elektryczna) to liczba cykli załączeń i wyłączeń, jaką styki przekaźnika mogą wykonać przy określonym obciążeniu. Zależy m.in. od prądu, rodzaju obciążenia i warunków łączenia, dlatego producenci podają ją jako wykres/tabelę w DTR.
Najpierw znajdź na osi prądu wartość obciążenia (np. 3 A), a następnie poprowadź linię do krzywej charakterystyki i odczytaj liczbę łączeń na drugiej osi. Uważaj na skalę (czasem logarytmiczną) i na to, czy wykres dotyczy AC czy DC.
Przy większym prądzie podczas rozłączania łatwiej powstaje łuk elektryczny i rośnie energia wydzielana na styku. To przyspiesza erozję i nadpalanie powierzchni styków, zwiększa opór przejścia i pogarsza jakość łączenia. W efekcie liczba możliwych cykli zwykle maleje.
Nie. Trwałość mechaniczna dotyczy liczby cykli pracy mechanizmu bez obciążenia elektrycznego i często jest bardzo wysoka. Trwałość łączeniowa dotyczy pracy pod obciążeniem i zwykle jest dużo niższa, bo ogranicza ją zużycie styków wynikające z przepływu prądu i zjawisk łukowych.
Typowe pomyłki to odczyt z niewłaściwej osi, przeoczenie skali logarytmicznej, pomylenie jednostek lub zakresów oraz ignorowanie warunków, dla których podano wykres (np. AC zamiast DC, inna kategoria obciążenia). Błąd daje odpowiedź "na oko", ale niezgodną z DTR.
Tak. Obciążenia indukcyjne (cewki, silniki) zwykle są trudniejsze do łączenia niż rezystancyjne, bo generują przepięcia i podtrzymują łuk. Dlatego dla tego samego prądu trwałość łączeniowa może być różna w zależności od charakteru obciążenia i zaleceń producenta w DTR.
Gdy prądy i moce obciążenia są większe, a liczba cykli łączeniowych wysoka, często lepszym wyborem jest stycznik (zwykle bardziej odporny na obciążenia mocy). Przekaźniki czasowe z wyjściem przekaźnikowym lepiej sprawdzają się do sterowania, a nie do bezpośredniego łączenia dużych obciążeń.
Sprawdź w DTR dopuszczalny prąd i napięcie styków, kategorię obciążenia (rezystancyjne/indukcyjne) oraz wykres trwałości łączeniowej. Porównaj to z prądem w Twoim układzie i wymaganą liczbą cykli. Jeśli zapas jest mały, rozważ element pośredni (stycznik/SSR).
Często tak, przez ograniczenie zjawisk łukowych: stosowanie układów gasikowych (np. RC dla AC, dioda/warystor dla DC – zgodnie z zaleceniami), dobór właściwej kategorii łączenia oraz unikanie częstego łączenia obciążeń o dużej indukcyjności. Zawsze trzeba trzymać się DTR producenta.
Ćwicz czytanie kart katalogowych: parametry styków, wykresy "electrical life", oznaczenia osi i skale. Rób krótkie zadania z odczytu wartości dla różnych prądów. Zwracaj uwagę na warunki pomiaru podane pod wykresem, bo one decydują, czy odczyt jest właściwy dla danego przypadku.
info

Około 58% zdających odpowiada poprawnie na to pytanie. średnie

Specjaliści zwracają uwagę: "Trwałość łączeniowa to liczba cykli łączeniowych możliwych do wykonania przy danym prądzie obciążenia, odczytywana z charakterystyki w DTR."

Materiały:

  • Dokumentacje producentów (DTR/datasheet) przekaźników – sekcje: "Electrical life", "Load characteristics"
  • Podstawy elektrotechniki: zjawiska łuku elektrycznego przy łączeniu i wpływ prądu na zużycie styków
  • Materiały dydaktyczne z czytania dokumentacji technicznej w automatyce przemysłowej
