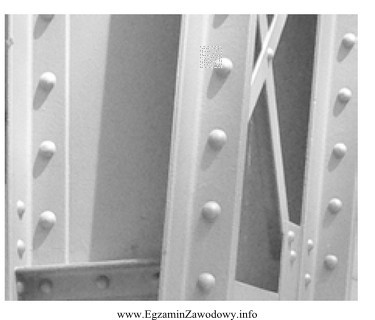

W zadaniu trzeba rozpoznać, jakim łącznikiem połączono kształtowniki stalowe widoczne na fotografii. Poprawna odpowiedź to "nitów", ponieważ połączenie nitowane ma typowe cechy możliwe do zauważenia na zdjęciu: łby nitów są zwykle gładkie, nie widać na nich gwintu, a po drugiej stronie złącza nie występuje typowy zestaw "śruba + nakrętka + podkładka".
Dlaczego pozostałe odpowiedzi nie pasują do takiego obrazu złącza?
- "śrub" – połączenie śrubowe najczęściej rozpoznaje się po obecności nakrętki (często także podkładek) albo po wyraźnym gwincie na trzpieniu. Jeżeli na fotografii widać wiele jednakowych, gładkich łbów bez nakrętek i bez gwintu, to nie jest to typowy obraz połączenia skręcanego.
- "sworzni" – sworzeń pełni zwykle rolę osi/przegubu i bywa zabezpieczany zawleczką, pierścieniem lub innym zabezpieczeniem przed wysunięciem. W konstrukcjach stalowych nie tworzy on takiej "siatki" regularnych punktów łączenia jak nity w zakładkach czy węzłach blachowych.
- "wkrętów" – wkręty mają własny gwint roboczy i charakterystyczny kształt łba (często przystosowany do wkrętaka/bitu). Stosuje się je typowo do cienkich blach, drewna lub połączeń, gdzie gwint "wgryza się" w materiał. W złączach kształtowników stalowych wkręty nie są standardowym odpowiednikiem nitów.
Wskazówka egzaminacyjna: jeśli zadanie jest oparte o fotografię, szukaj detali: czy widać gwint, nakrętki, podkładki, otwory pod zawleczkę lub kształt łba. Te cechy zwykle pozwalają jednoznacznie odróżnić nity od śrub, sworzni i wkrętów.
